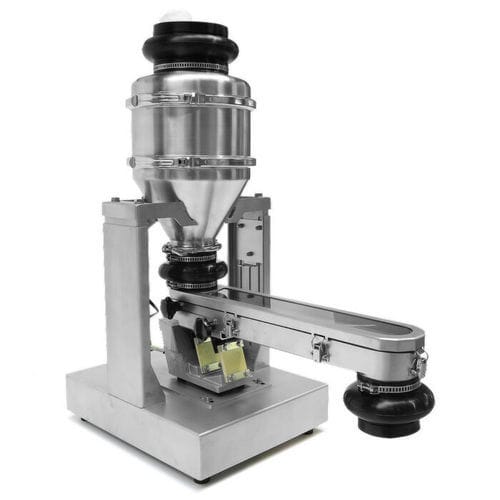

Alimentatore gravimetrico VFD 100

a pistonesottovuotoa vibrazione

Panoramica
Questa unità compatta e funzionale consente la pesatura e il dosaggio precisi di polveri, granuli e altri materiali sfusi a flusso libero. Il sistema modulare è progettato per una semplice integrazione negli impianti di processo e per la combinazione con sistemi di trasporto a vuoto, offrendo precisione di dosaggio a livello di grammi tramite il principio loss‑in‑weight (LIW).

Caratteristiche principali

• Pesatura e dosaggio precisi di polveri, granuli e altri materiali sfusi a flusso libero (precisione: tipicamente pochi grammi).
• Serbatoio tampone integrato con alimentatore vibrante per estrazione e dosaggio continui.
• Misurazione continua del peso netto mediante cella di carico integrata secondo il principio loss‑in‑weight.
• Azionamento vibrante elettrico con portata regolabile continuamente; adatto al funzionamento start‑stop senza inerzia; efficiente dal punto di vista energetico e silenzioso.
• Progettazione modulare, facile da smontare per la pulizia; movimentazione delicata del materiale.
• Canale/condotto di trasporto disponibile in varie lunghezze e in acciaio inossidabile AISI 304 o AISI 316.
• Connessioni a clamp e compensatori elastici approvati FDA all'ingresso e all'uscita.
• PLC opzionale per elaborare i segnali della cella di carico e controllare il dosaggio; può essere integrato nel PLC dell'impianto esistente.
• Adatto per installazioni ATEX / zone esplosive.

Come funziona

• La cella di carico misura continuamente il peso netto del materiale nel serbatoio tampone e nell'alimentatore vibrante; il sistema di controllo regola il dosaggio secondo il principio LIW.
• Per grandi volumi, il dosaggio viene sospeso per ricaricare il serbatoio tampone; la dose totale è la somma dei cicli individuali.
• La polvere o il materiale sfuso può essere alimentato nel serbatoio tampone da un altro contenitore o tramite trasporto a vuoto; l'alimentatore vibrante estrae continuamente il materiale e lo trasferisce alla stazione a valle (es. miscelatore).

Componenti tipici / punti critici

• Serbatoio tampone
• Vibratore a pistone
• Valvola a disco
• Tubo di strozzamento
• Struttura di supporto
• Scivolo (canale di trasporto / tramoggia di alimentazione chiusa)
• Azionamento (motore vibrante)
• Bilancia / cella di carico (pesatura continua)

Applicazioni / settori

• Industria chimica
• Industria farmaceutica
• Industria alimentare
• Industria cosmetica
• Qualunque processo che richieda la combinazione di trasporto a vuoto, pesatura e dosaggio di polveri/granuli

Integrazione di sistema e design igienico

• Sistema modulare per una facile integrazione negli impianti di processo e per la combinazione con sistemi di trasporto a vuoto.
• Materiali e connessioni selezionati per una pulizia igienica e compatibilità di processo (AISI 304 / AISI 316; connessioni clamp).

Caratteristiche / specifiche tecniche

• Modello: VFD 100
• Produttore / Marca: Volkmann
• Concetto di pesatura: cella di carico integrata, loss‑in‑weight (LIW)
• Precisione: tipicamente pochi grammi (a seconda dell'applicazione)
• Azionamento: alimentatore vibrante elettrico; portata regolabile; adatto per start/stop
• Materiali: canale/condotto in acciaio inox AISI 304 o AISI 316
• Connessioni: connessioni clamp; compensatori elastici approvati FDA
• Controllo: PLC disponibile (integrato o integrazione con PLC d'impianto)
• Pulizia / manutenzione: facile smontaggio e montaggio per la pulizia
• Protezione contro le esplosioni: adatto per applicazioni ATEX / zone esplosive
• Integrazione: progettato per essere combinato con il trasporto a vuoto e stazioni di processo a valle (es. miscelatori)
