Switch Ethernet gestibile 9561-8GP4XS-TSN

8+4 porteEthernet gigabitin fibra ottica

Punti salienti del prodotto

• Supporto routing Layer 3 - comunicazione efficiente tra sottoreti
• 8 x porte 10/100/1000 btPoE – fino a 90W per porta per PD ad alta potenza (Budget PoE totale: 360W)
• 4 slot uplink 100/1G/10G SFP+ – connettività in fibra ultra‑veloce per applicazioni ad alta larghezza di banda
• 2 coppie di ingressi digitali a contatto secco (DI) e 1 uscita digitale relè di allarme (DO)
• Pieno supporto TSN & IEEE 1588v2 – trasmissione deterministica e sincronizzazione temporale precisa
• Ridondanza G.8032 & HSR/PRP – continuità di rete e rapido recupero
• Design industriale – chassis in alluminio IP30, temperatura di funzionamento -40°C a 70°C

Panoramica

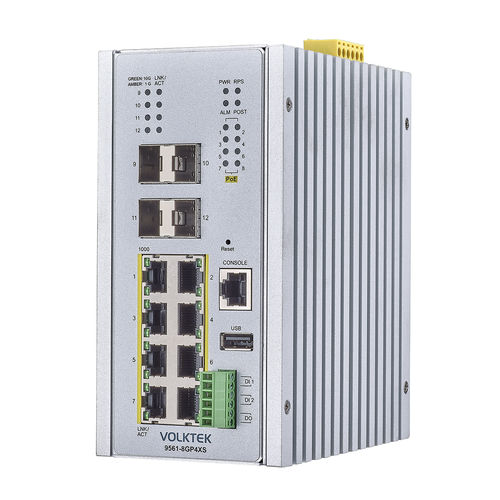

Il 9561-8GP4XS-TSN è uno switch TSN industriale gestito Layer 3 con 8 porte 10/100/1000BASE-T btPoE RJ45 e 4 uplink 100/1G/10G SFP+. Include una porta console RJ45 e una porta USB per aggiornamenti firmware e manutenzione. Progettato per ambienti industriali gravosi, offre elevata resistenza a vibrazioni e urti e opera in un ampio intervallo di temperature (-40°C a 70°C). Il btPoE avanzato (IEEE 802.3bt) fornisce fino a 90W per porta con funzioni di gestione PoE per monitoraggio per porta, priorità e pianificazione.

Funzionalità

• Tempi di precisione e supporto TSN: Conforme ai protocolli TSN (IEEE 802.1Qci, 802.1Qav, 802.1Qbv, 802.1Qbu, 802.1BR, IEEE 802.1CB, 802.1AS-2020 gPTP e IEEE 1588v2) per abilitare trasmissione deterministica, sincronizzazione precisa e shaping robusto del traffico.
• Ridondanza e affidabilità avanzate: Implementa protocolli di protezione ad anello Ethernet e ridondanza come G.8032, IEC-62439-2 MRP, HSR e PRP per rapido recupero e alta disponibilità.
• Sicurezza di rete completa: Include IEEE 802.1X, TACACS, ACL, DHCP Snooping, ARP Inspection, BPDU Guard, Root Guard, IP Source Guard e anti‑spoofing MAC per prevenire accessi non autorizzati.
• Controllo avanzato del traffico e QoS: VLAN (IEEE 802.1Q), QinQ, IGMP snooping/filtering, MVLAN, QoS, storm control, rate limiting, rilevamento anelli, isolamento porte, SPAN/RSPAN/VSPAN e routing inter‑VLAN per gestione granulare della larghezza di banda.
• Gestione PoE intelligente ed efficiente: Conforme a IEEE 802.3af/at/bt, fino a 90W per porta, budget totale 360W, rilevamento automatico della classe di potenza, priorità di alimentazione e controllo del budget di alimentazione per ottimizzare la distribuzione.

Informazioni sull'ordine
Modello: 9561-8GP4XS-TSN
Descrizione: Switch TSN industriale gestito Layer 3 8 x 10/100/1000 btPoE RJ45 & 4 x 100/1G/10G SFP+

Specifiche tecniche

• Standard (selezionati): IEEE 802.3, IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3ae (10GBASE-SR/LR/ER), IEEE 802.3 Nway (Auto-negotiation), IEEE 802.3x (Flow Control), IEEE 802.3ad (Link Aggregation), IEEE 802.3af/at/bt (PoE/PoE+/bt, 4-Pair PoE Type 3/4), IEEE 802.3az (EEE), IEEE 802.1AB (LLDP), IEEE 802.1ad (QinQ), IEEE 802.1D/STP, IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), IEEE 802.1p (CoS), IEEE 802.1Q (VLAN), IEEE 802.1X (Network Access Control), IEEE 1588v2 (PTP), IEEE 802.1AS, IEEE 802.1Qci/Qav/Qbv/Qbu/802.1CB e altri standard TSN correlati
• Interfaccia - Porte: 8 × porte 10/100/1000 btPoE RJ45; 4 × slot 100/1G/10G SFP+; 1 × porta console RS232; 1 × porta USB; 2 × coppie ingressi digitali a contatto secco (DI); 1 × uscita relè di allarme digitale (DO)
• Pannello LED: PWR, RPS, ALM, POST, 1000, 10G, LNK/ACT, PoE
• Alimentazione - Tensione d'ingresso: Ingressi primari 48~57VDC; ingressi ridondanti 48~57VDC
• Consumo: Sistema: 19W; Budget PoE: 360W
• PoE: Supporta IEEE 802.3af/at/bt, fino a 90W per porta (btPoE), budget totale fino a 360W, rilevamento automatico della classe di potenza, priorità di alimentazione e controllo del budget
• Meccanica & Ambiente - Chassis: Alluminio (protezione IP30)
• Temperatura di funzionamento: -40°C a 70°C (-40°F a 158°F)
• Temperatura di stoccaggio: -40°C a 85°C (-40°F a 185°F)
• Umidità di funzionamento: 5 a 95% UR (non condensante)
• Umidità di stoccaggio: 5 a 95% UR (non condensante)
• Peso: 1.590 g (3,51 lb)
• Dimensioni (L×A×P): 80 × 160 × 140,3 mm (3,15 × 6,30 × 5,52 in)
