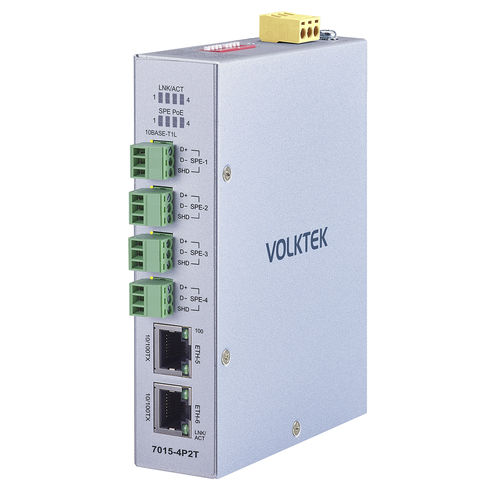

Switch Ethernet non gestibile 7015-4P2T-T1L

6 porteEtherNet/IPIP40

Punti salienti del prodotto

• Porte e controllo flessibili: Dotato di 4 x 10BASE-T1L SPoE e 2 x porte 10/100 RJ45, con switch DIP per una semplice configurazione delle modalità Auto e Master/Slave
• SPE a lunga portata: Conforme IEEE 802.3cg, offre connettività a 10 Mbps su cablaggi fieldbus esistenti fino a 1000 m per ridurre i costi di cablaggio
• Integrazione senza soluzione di continuità: Interopera con le reti industriali esistenti utilizzando cavi CAT5/6 standard per una convergenza dati fluida
• Design compatto e chiaro: Involucro metallico IP40 salvaspazio con elevata conducibilità termica e indicatori LED chiari
• Temperatura di esercizio: -40°C ~ 70°C (-40°F ~ 158°F)

Panoramica
Lo standard IEEE 802.3cg Single Pair Ethernet (SPE) definisce il funzionamento Ethernet su una singola coppia intrecciata per le reti di controllo industriale. Consente comunicazioni Ethernet a 10 Mbps su cavi fieldbus esistenti fino a 1000 m, significativamente più esteso rispetto al 100BASE-TX standard. Il nostro switch SPE non gestito estende questa capacità integrando la tecnologia Single-pair Power over Ethernet (SPoE), supportando classi di potenza 10-12 con erogazione a 24 V o classi 13-14 con erogazione a 55 V ai dispositivi alimentati. Questa combinazione fornisce sia connettività dati sia un'erogazione di potenza significativa sulla stessa infrastruttura a coppia singola. Utilizzando il cablaggio fieldbus esistente per Ethernet e alimentazione, lo switch SPE con SPoE semplifica il cablaggio e riduce i costi, estendendo l'Ethernet industriale a sensori, attuatori e applicazioni di automazione che richiedono connettività a bassa velocità e alimentazione senza cablaggio aggiuntivo. Interopera con le reti Ethernet esistenti tramite cablaggio CAT5/6 standard.

Funzionalità / Principali ambiti di applicazione

• Automazione industriale: Supporta reti di sensori (temperatura, umidità, pressione, portata), attuatori, flussimetri, trasmettitori di pressione, piccoli motori e moduli I/O remoti
• Automazione degli edifici: Alimentazione e connessione di driver LED, controller dimmerazione, sensori di presenza, contatti porte, lettori di tessere, serrature elettroniche, pannelli di controllo accessi, telecamere IP e PTZ
• Infrastrutture per il traffico: Abilita semafori, sensori stradali, monitoraggio ambientale, controller del traffico, piccoli display informativi e segnaletica digitale
• IoT e dispositivi Edge: Supporto per monitor ambientali, tracker di asset, gateway edge, nodi di elaborazione locale, controller HVAC e sensori di sicurezza
• Reti di controllo industriale: Integrazione con protocolli industriali standardizzati (es. PROFINET, EtherNet/IP) a livello di campo per trasmissione simultanea di dati e alimentazione

Informazioni per l'ordine
Modello: 7015-4P2T-T1L
Descrizione: Switch industriale SPoE non gestito 4 x 10BASE-T1L & 2 x 10/100 RJ45

Specifiche / Dati tecnici

• Standard: IEEE 802.3, IEEE 802.3u (100BASE-TX), IEEE 802.3cg (compatibile 10BASE-T1L), IEEE 802.3 (Nway Auto-negotiation), IEEE 802.3x (Flow Control)
• Porte: 2 x 10/100 RJ45; 4 x 10BASE-T1L SPoE
• Switch DIP: 1 x Funzione SPoE; 1 x Selezione classe SPoE; 4 x Modalità Auto/Manuale; 4 x Ruolo Master/Slave
• Pannello LED: PWR, 100, LNK/ACT, SPoE
• Tensione di ingresso: 20-30 VDC (Classe10-12) o 50-58 VDC (Classe13-14)
• Consumo: 4 W (solo sistema)
• Budget di potenza SPoE: 132 W totale
• Potenza max per porta: 24 V: 57 W; 55 V: 33 W
• Involucro: Metallo (protezione IP40)
• Temperatura di esercizio: -40°C ~ 70°C (-40°F ~ 158°F)
• Temperatura di stoccaggio: -40°C ~ 85°C (-40°F ~ 185°F)
• Umidità di esercizio: 5 ~ 95% UR (senza condensa)
• Umidità di stoccaggio: 5 ~ 95% UR (senza condensa)
• Peso: 525 g (1.16 lb)
• Dimensioni (LxAxP): 31 x 136 x 105 mm (1.22 x 5.36 x 4.13 in)
