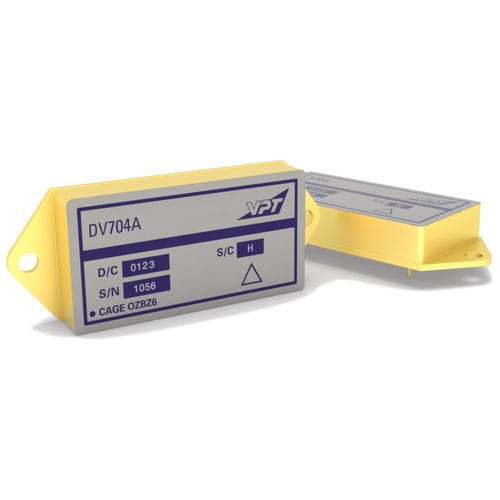

Filtro elettronico passa-basso DV-704A

passivoEMIper convertitore DC/DC

Il DV-704A è un modulo ibrido combinato EMI filter and voltage spike protection module che può essere utilizzato per l'intera gamma di temperature militari (da -55 °C a +125 °C) senza riduzione di potenza. Il filtro EMI DV-704A è progettato per essere utilizzato con i convertitori DC-DC delle serie VPT DVSA, DVHF, DVTR e DVFL per soddisfare i requisiti di sovratensione di MIL-STD-704A, B, C e D con una potenza di uscita massima di 40 watt. Questo dispositivo riduce anche il rumore riflesso dei convertitori DC-DC per soddisfare i limiti MIL-STD-461C CE03 e MIL-STD-461D CE102. Protegge inoltre i convertitori DC-DC contro i picchi di tensione specificati in MIL-STD-461C CS06 e la suscettibilità condotta in MIL-STD-461C CS01 e CS02. Questi filtri sono progettati e prodotti in uno stabilimento qualificato ISO 9001 e certificato MIL-PRF-38534 e MIL-STD-883. Caratteristiche Per l'uso con i convertitori CC-CC della serie DVTR, DVHF, DVSA, DVFL Campo di ingresso da 0 V a 40 V con protezione dai transitori a 600 V Limite della corrente di spunto e avviamento dolce Corrente di uscita massima 2A Reiezione del rumore 45dB Basso profilo (.405 pollici) e peso leggero (50g) pacchetto ermetico Massime prestazioni oltre i -55° C fino a +125° C di temperatura militare Conformità e certificazioni: Impianto di produzione certificato MIL-PRF-38534 Classe H e Classe K Limiti di sovratensione MIL-STD-704A, B, C e D DO-160 ISO-9001 MIL-STD-883 militare e spazio di screening ambientale disponibile MIL-STD-461 Revisioni C, D, E, E e F per le emissioni condotte MIL-STD-461 Revisioni C, D, E, E, e requisiti F per la suscettibilità condotta come specificato nella nota applicativa, conformità MIL-STD-461 per i convertitori VPT DC-DC e i filtri EMI.
