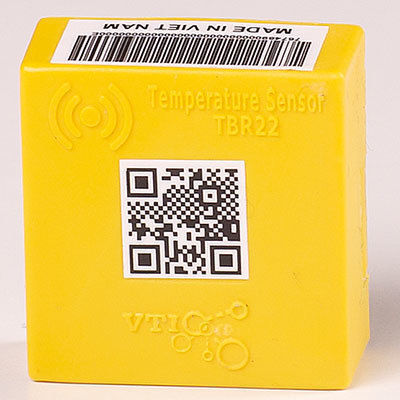

Sensore di temperatura ad avvitamento TBR22

su collaresenza filicon trasmettitore integrato

Caratteristiche

• Misura la temperatura di barre collettrici, estremità di cavi e punti di contatto con elevata precisione e affidabilità.
• Progettato per sistemi con tensioni fino a 500 kV.
• Disponibile in versione auto-induzione (senza batteria) o con batteria sostituibile (CR3032) per uso sicuro in reti ad alta tensione.
• Software di monitoraggio centralizzato senza limiti sul numero di sensori per stazione o sul numero di sottostazioni.
• Adatto all'installazione in quadro e all'esterno.

Informazioni sul prodotto
Il sensore TBR22 è sviluppato da VTICorp (Viet Nam). Misura e trasmette continuamente i dati di temperatura al software centrale che fornisce valori di calore in tempo reale e stati di allerta, valori istantanei e grafici di tendenza, elenchi di anomalie di temperatura per supportare la manutenzione senza interruzione dell'alimentazione, localizzazione su mappa, statistiche e report personalizzabili e monitoraggio mobile (iOS/Android) per risposte tempestive.

Vantaggi principali

• Installazione diretta su apparecchiature e punti di misura, incluse sorgenti fino a 500 kV.
• Alimentazione: auto-induzione dal conduttore misurato (corrente ≥ 5 A) o batteria CR3032 sostituibile (versione batteria).
• Lunga durata della batteria: fino a 2 anni per la versione a batteria a seconda dell'uso.
• Ampio intervallo di misura: -10°C a 120°C con precisione ±1°C, per statistiche termiche accurate nella valutazione del sistema.
• Fornisce parametri operativi dell'apparecchiatura installata, incluse potenza, stato termico e parametri ambientali.
• Misura umidità fino al 100% con precisione ±2% RH.
• Ambiente di lavoro: -10°C a 80°C, umidità fino al 100% RH.
• Grado di protezione: IP65 (IP68 in base alla variante/condizioni). Certificazione ambientale RoHS 2.

Scheda tecnica (voci chiave)
Funzioni | Dettagli | Dettagli
Codice prodotto | TBR22 | TBR22-B
Comunicazione | Wireless, 2,4 GHz | Wireless
Distanza di trasmissione | 100 m in spazio aperto | 100 m in spazio aperto
Frequenza di trasferimento campioni | 5 s (default) | 60 s (default per variante alternativa)
Alimentazione | Auto-induzione con corrente ≥ 5 A | Batteria CR3032 235 mAh sostituibile (durata fino a 2 anni a seconda dell'uso)
Intervallo di misura temperatura | -10℃ ~ 120℃ | -10℃ ~ 120℃
Precisione | ±1℃ | ±1℃
Capacità di uscita | 08dB | 08dB
Temperatura di lavoro | -10℃ ÷ 80℃ | -10℃ ÷ 80℃
Umidità di lavoro | ≤ 99%RH | ≤ 99%RH
Grado di protezione | IP65 | IP68
Standard impermeabilità | X5 | X5
Certificazione ambientale | RoHS 2 | RoHS 2
Dimensioni (L x W x H mm) | 32.5 x 31.5 x 14.4 | 37 x 34 x 13.3
Peso | 35 gram | 35 gram
Colore | Rosso, Giallo, Blu, Nero | Rosso, Giallo, Blu, Nero
Metodo di installazione | Cinghie | Montaggio con resina epossidica, a vite o con cinghia; magnete permanente disponibile sul sensore

Software / Funzionalità di monitoraggio

• Visualizza lo stato di allarme degli apparecchi che generano calore.
• Mostra i valori di temperatura istantanei e i grafici di tendenza nel tempo per ogni punto di misura.
• Localizza e recupera coordinate/posizione di ogni punto su una mappa.
• Fornisce elenchi di avvisi di anomalie termiche, codificati per colore in base alla gravità.
• Consente il monitoraggio tramite applicazioni mobili Android/iOS.

Specifiche tecniche

• Modello: TBR22 (variante TBR22-B)
• Produttore: VTICorp – Viet Nam
• Comunicazione: Wireless 2,4 GHz
• Distanza di trasmissione: 100 m in spazio aperto
• Frequenza di campionamento: 5 s (standard) / 60 s (alternativa)
• Alimentazione: auto-induzione (per corrente ≥ 5 A) o batteria CR3032 235 mAh sostituibile
• Durata batteria: fino a 2 anni (dipende dall'uso)
• Intervallo temperatura: -10°C a 120°C
• Precisione temperatura: ±1°C
• Intervallo umidità: fino al 100% RH; precisione umidità: ±2% RH
• Capacità di uscita: 08 dB
• Temperatura di esercizio: -10°C a 80°C
• Umidità di esercizio: ≤ 99% RH
• Protezione: IP65 (variante IP68 disponibile)
• Standard impermeabilità: X5
• Ambientale: RoHS 2
• Dimensioni (mm): 32.5 x 31.5 x 14.4 (variante 37 x 34 x 13.3)
• Peso: 35 g
• Colori: Rosso, Giallo, Blu, Nero
• Installazione: Cinghie; montaggio epossidico, con vite o con cinghia; magnete permanente opzionale
