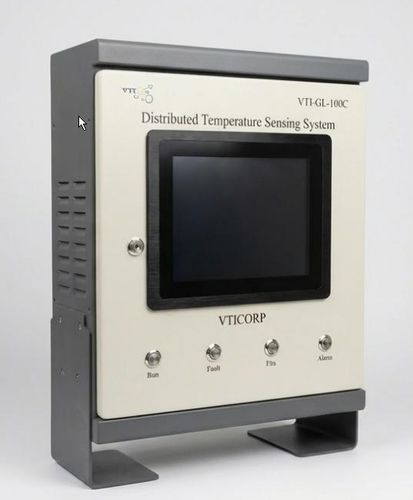

Sistema di misurazione di temperatura VTI-GL-100C

a fibra otticain continuoper applicazioni industriali

Panoramica
Il monitoraggio termico di asset energetici e industriali su larga scala richiede copertura continua al 100% senza zone cieche, localizzazione degli eventi a livello metrico e resistenza ad ambienti gravosi.

Indicatori chiave di prestazione

• Intervallo di misura totale: 4 canali ottici × 5 km per canale (20 km continui)
• Precisione temperatura: ±1 °C; risoluzione 0,1 °C
• Risoluzione spaziale: 0,5 m
• Alimentazione lungo il percorso: 0 W (cavo ottico passivo)
• Immunità EMI/RFI: immunità totale alle interferenze elettromagnetiche

Vantaggi principali

• Monitoraggio continuo 24/7 lungo la fibra per eliminare zone cieche tra sensori puntiformi
• Localizzazione al metro: identificazione dell'evento entro 0,5 m per manutenzione mirata
• Sicurezza in aree pericolose: intrinsecamente sicuro; fibra armata trasmette solo luce ed è immune alle EMI ad alta tensione
• Cavo sensore armato robusto e flessibile con guaina LSZH, specificato per -40 a +120 °C
• Nessuna alimentazione richiesta lungo il cavo: fibra di vetro completamente passiva
• Integrazione SCADA e AI: touch screen industriale 10,4", Modbus RTU (RS485), Ethernet RJ45 e 16 uscite relè programmabili

Principio di funzionamento - Raman OTDR
La riflettometria Raman nel dominio del tempo (OTDR) ricava profili di temperatura e la posizione degli eventi confrontando le intensità retro-diffuse Anti-Stokes e Stokes.

• Banda Stokes: intensità influenzata dalle caratteristiche di trasmissione della fibra e dalla potenza del laser
• Banda Anti-Stokes: intensità fortemente dipendente dalla temperatura

Confronto tecnologico - DTS vs sensori puntiformi

• Copertura: VTI-GL-100C (DTS) — linea continua al 100%; sensori puntiformi — solo nei punti installati
• Zone cieche: DTS — nessuna; sensori puntiformi — lacune fra sensori
• Alimentazione in campo: DTS — 0 W (vetro passivo); sensori puntiformi — richiedono cablaggio o batterie
• Immunità EMI: DTS — immune; sensori puntiformi — soggetti a disturbi EMI

Applicazioni critiche

• Gallerie e passerelle cavi in alta tensione — rilevamento di surriscaldamento, cedimento dell'isolamento e rischi d'incendio con precisione metrica
• Oleodotti a lunga distanza — individuazione di perdite, anomalie di flusso, blocchi e variazioni anomale di temperatura su decine di chilometri
• Stoccaggio petrolifero e serbatoi GPL — monitoraggio 3D continuo attorno a pareti, basi e coperture galleggianti; integrazione con sistemi di soppressione incendi
• Gallerie stradali e tecniche — installazione su soffitti e corridoi tecnici per rilevamento rapido di incendi e supporto al controllo della ventilazione
• Nastro trasportatore e movimentazione bulk — sorveglianza continua per rilevare attrito dei cuscinetti e prevenire autoaccensione
• Operazioni integrate — piattaforma AI centralizzata che consolida profili di temperatura, mappatura GIS, analisi delle tendenze e rating dinamici di linea

Specifiche tecniche

• Denominazione commerciale: VTI-GL-100C
• Controller: 4 canali ottici (FC/APC)
• Distanza massima per canale: 5 km; 20 km di monitoraggio continuo
• Risoluzione spaziale: 0,5 m
• Precisione temperatura: ±1 °C; risoluzione 0,1 °C
• Intervallo di misura: -40 a +120 °C (dipende dal cavo fino a +300 °C)
• Frequenza di campionamento: 3 campioni/s/canale
• Uscite relè: 16 relè programmabili (250 VAC / 3 A)
• Comunicazioni: 1×RJ45 Ethernet, 1×RS485 (Modbus RTU), 1×RS232
• Display & HMI locale: touch screen industriale 10,4" integrato
• Alimentazione & dimensioni: DC 24V, 50W; 420 × 182 × 580 mm; temperatura di esercizio -10 a +50 °C
• Cavo sensore armato: nucleo ottico 62,5 μm / rivestimento 125 μm; opzioni multimode / single-mode
• Diametro esterno cavo: Ø3,0 mm con spirale e treccia in acciaio inox
• Guaina: LSZH ritardante di fiamma, antistatica, resistente ai UV
• Resistenza a trazione & schiacciamento: tensione di installazione ≤500 N, in servizio ≤300 N; resistenza allo schiacciamento ≤5000 N/10 cm
• Raggio minimo di curvatura: ≥60 mm (dinamico), ≥30 mm (statico)
