Campana da vuoto per test industriale ATP series

per saldatura

Descrizione

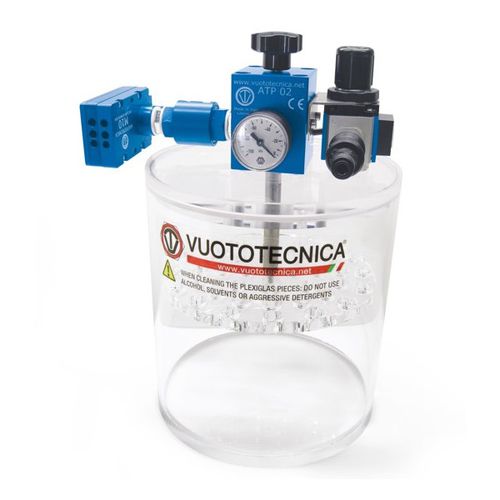

Anche questi apparecchi hanno la funzione di testare la tenuta delle saldature nelle confezioni flow-pack, in cellophane o in PVC, delle merendine o di altri prodotti alimentari. Sono costituiti da un recipiente cilindrico in plexiglas trasparente nel quale versare l’acqua e creare il vuoto; un coperchio mobile in plexiglas trasparente con, nella parte inferiore, un disco forato fissato mediante un perno distanziale per tenere immersa la confezione flow-pack e nella parte superiore gli strumenti per creare, gestire e controllare il vuoto; un generatore di vuoto multistadio ad eiettori multipli; una valvola di ritegno posta sull’aspirazione del generatore per impedire il rientro dell’aria nel recipiente a generatore fermo; una valvola a manicotto per l’intercettazione dell’aria compressa; un riduttore per l’aria compressa d’alimentazione completo di manometro; e una valvola manuale a due vie per il ripristino della pressione atmosferica all’interno del contenitore.

Componenti principali

• Recipiente cilindrico in plexiglas trasparente per l’immersione e il vuoto
• Coperchio mobile in plexiglas con disco forato e perno distanziale
• Generatore di vuoto multistadio (eiettori multipli)
• Valvola di ritegno sull’aspirazione del generatore
• Valvola a manicotto per intercettazione aria compressa
• Riduttore per aria compressa con manometro
• Valvola manuale a due vie per ripristino della pressione atmosferica

Funzionamento
La confezione, immersa nell’acqua del recipiente, per effetto del differenziale di pressione tra l’aria a pressione atmosferica contenuta nel proprio interno e il vuoto creato nel recipiente, tende a gonfiarsi: maggiore è il grado di vuoto raggiunto nel recipiente, maggiore è la spinta che l’aria contenuta nella confezione esercita sulle pareti e, di conseguenza, sulle saldature. La fuoriuscita di aria dalla confezione dovuta a saldatura difettosa è evidenziata da bollicine che segnalano la perdita e indicano il punto esatto della saldatura che perde. Il grado di vuoto raggiungibile nel recipiente dipende dal generatore di vuoto installato. I valori di collaudo sono regolabili e ripetibili automaticamente. A richiesta possono essere fornite versioni diverse.

Caratteristiche tecniche

• Pressione d’esercizio: da 0,5 a 1000 mbar assoluti
• Temperatura del fluido: da -5 a +50 °C
• Grado di filtrazione: 60 μ
• Codice prodotto: ATP02 ATP03 ATP04 ATP07
