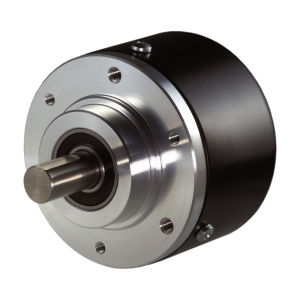

Encoder rotativo incrementale SS581

otticocon flangia sincronizzataanalogico

Un encoder seno-coseno è un encoder rotativo incrementale dotato di un disco codificato di tipo speciale e di un sistema di valutazione optoelettronico che fornisce un segnale di uscita composto da segnali seno e coseno. Gli encoder seno-coseno sono sensori per la misurazione delle variazioni di posizione (lineari o rotative) in grado di misurare distanza, angolo e anche direzione. Questi sensori vengono utilizzati come sistemi di retroazione, ad esempio nei servoazionamenti, nella robotica e nell’automazione. Tuttavia, gli encoder seno-coseno non determinano la posizione assoluta. Poiché gli encoder seno-coseno sono molto simili agli encoder incrementali, è utile consultare preventivamente le informazioni relative a questi ultimi. La differenza tra gli encoder incrementali e quelli seno-coseno consiste nel fatto che i canali di dati A e B vengono inviati al controller sotto forma di onde sinusoidali con ampiezza di picco-a-picco pari a 1 volt, anziché nel formato di impulsi digitali. I livelli comuni del segnale di uscita sono TTL, HTL (entrambi segnali digitali) e 1 Vpp e 12 μA (segnali analogici). I segnali seno-coseno vengono elaborati tramite un sistema di condizionamento del segnale a valle. La forma stabile sinusoidale e cosinusoidale dei segnali consente l’interpolazione interna con componenti corrispondenti, aumentando ulteriormente la precisione e la risoluzione.
