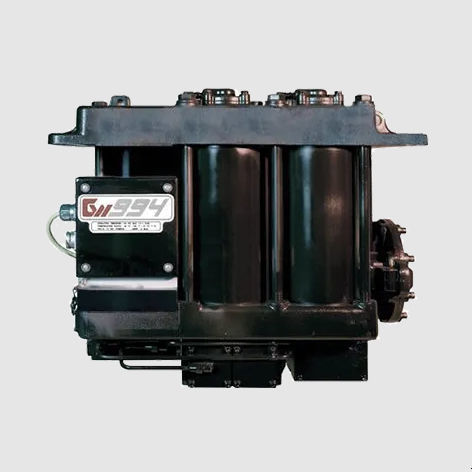

Essiccatore per aria compressa ad adsorbimento 994-500

Panoramica
Un'alternativa a basso costo per locomotive che operano nella fascia 3.000–4.000 CV. Il 994-500 è completamente intercambiabile con la serie 994-100 e presenta la metà delle parti mobili della serie 975, riducendo i costi iniziali e di manutenzione.

Dettagli

• Funzionamento: doppia torre, rigenerazione a pressione variabile; ciclo 65 s per torre (48 s rigenerazione, 17 s repressurizzazione); ciclo completo ogni 130 s
• Essiccante: allumina attivata, in sacchetti
• Pressione massima del sistema: 150 psig (10,0 bar)
• Intervallo temperatura: -40°F a +160°F (-40°C a +70°C); riscaldatore incluso
• Portata nominale in ingresso: 100 scfm (2826 l/min)
• Valvola di spurgo autoregolante: dosa automaticamente l'aria di rigenerazione in base alle condizioni di ingresso
• Caduta di pressione: ≤ 5 psig a 100 scfm @ 100 psig e 105°F (senza coalescente)
• Filtro coalescente: efficienza 99,9 % @ 0,3 micron
• Elettrico: 18–138 VDC (74 VDC nominale); disconnessione rapida; 0,5 A max @74 VDC (riscaldatore spento), 10 A max @74 VDC (riscaldatore acceso)
• Esposizione / resistenza: resistente a spruzzi d'acqua diretti e danni da detriti volanti
• Urto / Vibrazione / EMI: 10 g urto (3 assi); soddisfa requisiti GETS e EMD
• Fatica: NFPA T2.6.1-1974 categoria ciclica 3/90 @ 140 psig
• Dimensioni: 29 in L x 24.22 in H x 16.5 in P (737 x 615 x 419 mm)
• Peso: 155 lb (45 kg) essiccatore; 75 lb (34 kg) staffa di montaggio
• Opzioni: silenziatore; funzioni: memoria timer, etichette multilingue

Caratteristiche / specificazioni tecniche

• Modello: 994-500 (intercambiabile con 994-100)
• Tipo: essiccatore d'aria PSA doppia torre
• Portata nominale: 100 scfm (2826 l/min)
• Pressione max sistema: 150 psig (10,0 bar)
• Intervallo temperatura: -40°F a +160°F (-40°C a +70°C)
• Alimentazione: 18–138 VDC; disconnessione rapida
• Filtrazione: filtro coalescente 99,9 % @ 0,3 µm
• Conformità: GETS, EMD, standard fatica NFPA
