Sistema di misurazione di lunghezza LMSMA25

di potenzadi pressionedi forza

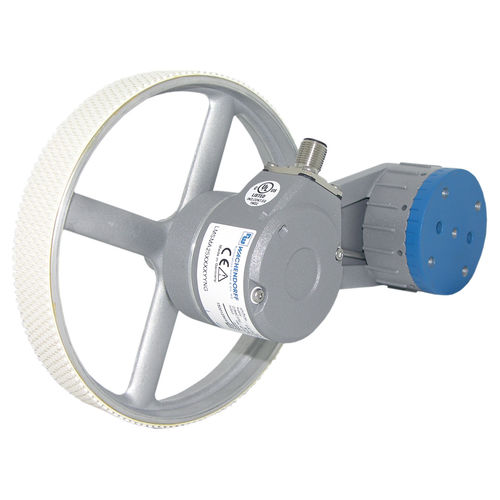

Robusto sistema di misurazione LMSMA25 della lunghezza per distanza o velocità LMS Sistema compatto con nuovo braccio a molla, incl. encoder WDGI 58B e ruota di misurazione di 500 mm Punti forti • Fino a 0,02 mm/impulsi per ottimi risultati di misurazione • Adatto a molte superfici • Supporto ammortizzatore • Pressione di contatto - Facile da regolare tramite la calibrazione centrale • Montaggio versatile (ad es. profilo di montaggio) Dettagli prodotto Descrizione Il sistema di misura LMSMA25 trasportiamo un sistema completo perfettamente abbinato , pre - assemblati. Encoder Risoluzione WDGI 58B10 con: 200 imp/giro: 1 imp/mm = 1.0 mm/imp 2000 imp/giro: 10 imp/mm = 0.1 mm/imp 5000 imp/giro 25 imp/mm = 0.04 mm/imp 25000 imp/giro: 50 imp/mm = 0.02 mm/imp Tensione d’esercizio/ consumo interno di corrente: da 4,75 VDC a 5,5 VDC: max. 100 mA da 10 VDC a 30 VDC: max. 100 mA Circuito di uscita: TTL, HTL Canali: A, B e impulso zero N + segnali invertiti Braccio a molla Forza di precarico: da 0 N a 30 N in 5 fasi N Lunghezza assiale: 120 mm Bloccaggio: braccio a molla a 100 ° in posizione di uscita (molla non sottoposta a carico) Pressione di contatto: regolabile, tacche in fasi di 10 ° (corrispondente a 5 N) Materiale: alluminio pressofuso Ruote di misurazione Ruote metriche U = 500 mm LMSMA25-xxxx-yy-KH con ruota metrica MR500KH: Rivestimento: materiale sintetico (Hytrel, liscio) Campi di applicazione: legno dalla superficie liscia, Materiali sintetici, filo metallico, metalli ingrassati, carta, cartone, materiali tessili.
