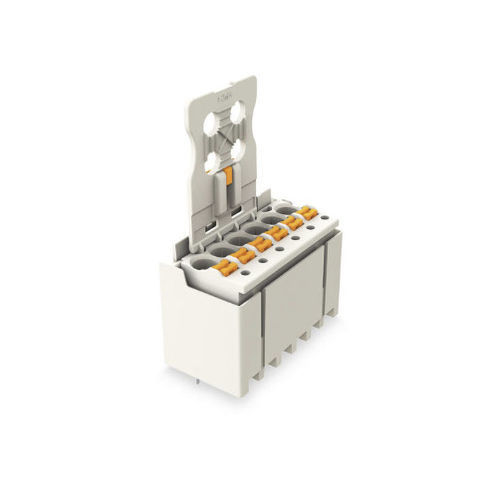

morsetto componibile a molla / push-in / a presa / per circuito stampato
picoMAX® series

Aggiungi ai miei preferiti MyDirectIndustry
Aggiungi al comparatore Rimuovi dal comparatore
morsetto componibile a molla / push-in / a presa / per circuito stampato morsetto componibile a molla / push-in / a presa / per circuito stampato - picoMAX® series
{{requestButtons}}

Caratteristiche

  • Connessione:

    push-in, a molla

  • Montaggio:

    per circuito stampato, a presa

  • Altre caratteristiche:

    bipolare, modulare, compatto

  • Tensione nominale:

    Min.: 160 V

    Max.: 1.000 V

  • Corrente:

    Min.: 10 A

    Max.: 16 A

  • Sezione cavo:

    Min.: 0,2 mm² (0 in²)

    Max.: 2,5 mm² (0 in²)

Descrizione

PICOMAX®: IL SISTEMA DI CONNESSIONE A INNESTO
picoMAX® è il sistema compatto di connessione innestabile dal design altamente innovativo. Il sistema raddoppia l'uso della forza di contatto di una singola molla d'acciaio inossidabile al Cr-Ni per fermare il conduttore e connettere il pin del connettore. Questo rende picoMAX® ancora più compatto rispetto agli altri sistemi di connessione a innesto diretto e impone nuovi standard per le connessioni cavo-scheda, scheda-cavo, cavo-cavo e passaparete.

I vantaggi:
•Design compatto: riduzione d'ingombro del 30%
•Sistema di contatto radicalmente semplificato
•Struttura speciale, tecnologia di connessione a molla innovativa e nuovo materiale isolante, garantiscono l'assoluta affidabilità del contatto anche con le temperature ambientali più elevate.
•Elevata resistenza alle vibrazioni fino a 20 g per connessioni cavo-scheda, grazie ai fermi di bloccaggio integrati e a un morsetto femmina quasi completamente avvolto nel morsetto maschio
•Test efficiente tramite slot per test parallelo all'ingresso del connettore

I tuoi segnali perfettamente innestati
picoMAX® 3,5: Morsetto per circuito stampato innestabile con passo tra i pin di 3,5 mm (1,377 pollici) per conduttori con sezione fino a 1,5 mm2 (14 AWG) e una corrente nominale massima di 10 A
Vantaggi:
•Connessione universale per tutti i tipi di conduttore
•Connessione a innesto diretto Push-in CAGE CLAMP® dei conduttori rigidi e con boccola crimpata
•Possibilità di cablaggio sia in posizione accoppiata che disaccoppiata
•Levette di bloccaggio integrate impediscono la disconnessione accidentale
