Sistema di I/O per bus di campo DALI

BACnetper PLCstandard

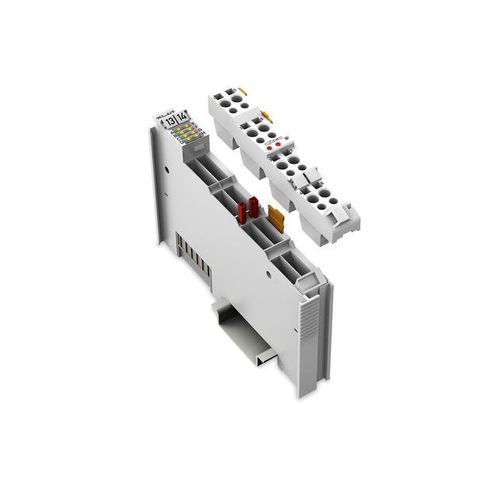

Il modulo Multi-Master DALI 753-647 è conforme con lo standard DALI secondo la norma IEC 62386. Questo protocollo universale garantisce l'interoperabilità dei dispositivi DALI nelle applicazioni d'illuminotecnica. Il modulo largo 12 mm (1/2 pollice) è un'interfaccia DALI usata in combinazione con i controllori e i moduli della serie 750 di WAGO (ad es., BACnet, KNX, EnOcean, LON, MODBUS). Ogni modulo Multi-Master DALI supporta 64 indirizzi per dispositivi di controllo elettronici (ECG) e 64 indirizzi per sensori DALI. Ogni ECG DALI può essere assegnato a 16 gruppi e 16 scene. Il modulo 753-647 offre anche 16 gruppi virtuali supplementari sul bus DALI. Usando il WAGO-I/O-SYSTEM, i dispositivi di controllo DALI sono integrati senza interruzione con tutti i protocolli fieldbus e BA supportati. Molti master DALI possono essere connessi con un singolo nodo fieldbus. Il numero massimo di moduli, collegabili a un controllore, dipende dalla richiesta di memoria dell'applicazione. I nodi del fieldbus sono programmati mediante il software WAGO-I/O-PRO. WAGO mette a disposizione un libreria di blocchi funzione IEC-61131-3 completa, semplificando così la realizzazione di applicazioni d'illuminazione complesse. L'alternativa “Easy Mode” permette la facile regolazione delle funzioni d'illuminazione senza nessuna complicata programmazione PLC. Il modulo 753-647 è già pronto per i futuri ammodernamenti ed è aggiornabile con le versioni DALI più recenti. Un tool completo di facile utilizzo per la messa in esercizio e la manutenzione è disponibile in versione stand-alone oppure come componente integrato nel software WAGO-I/O-CHECK.
