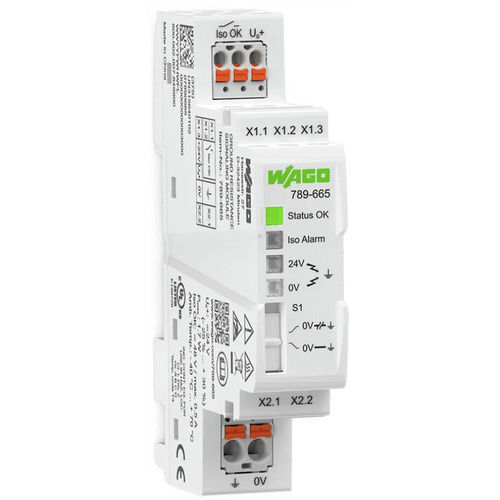

Rilevatore di guasti verso terra 789-665

Il prodotto segnala un valore che scende al di sotto di una resistenza di isolamento asimmetrica e non regolabile tra +24 V o 0 V della tensione di alimentazione e la terra tramite un contatto a potenziale zero ("Iso OK") e un LED di stato. Il contatto "Iso OK" può essere analizzato tramite un PLC. Questo stato viene conservato fino al successivo intervallo di misurazione. Funzionamento con circuito di controllo messo a terra (equalizzazione funzionale del potenziale) Il modulo stabilisce una connessione interna tra le connessioni 0 V (X2.2) e terra (X2.1) tramite un commutatore a semiconduttore. Con intervalli di 10 s, la connessione tra 0 V e terra viene interrotta per 0,5 s, e viene determinata la resistenza d'isolamento tra +24 V (X1.3) o 0 V (X2.2) della tensione di alimentazione e la terra (X2.1). La connessione di messa a terra sul modulo non è conforme ai requisiti di un terminale di terra di protezione (PE). Serve come una messa a terra funzionale. Il metodo di misurazione non prevede che il modulo stabilisca alcuna connessione permanente tra 0 V e la terra. Funzionamento con circuito di controllo non messo a terra In questa modalità d'esercizio, il commutatore a semiconduttore viene disattivato per stabilire un collegamento tra 0 V (X2.2) e terra (X2.1). Con intervalli di 1 s, lo scostamento della resistenza di isolamento è determinato per 0,5 s. Il modulo non soddisfa i requisiti di un dispositivo per il monitoraggio dell'isolamento secondo EN 61557-8.
