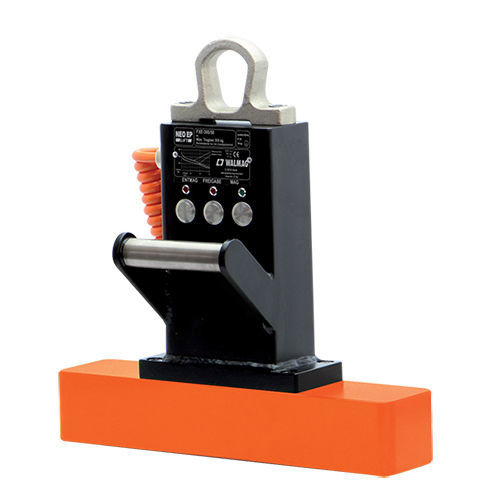

Magnete di sollevamento elettropermanente a commutazione elettrica NEOSQ series

bistabileper lamieraper putrella

Il NEO EP è un magnete di sollevamento elettro-permanente progettato per la movimentazione frequente e ripetuta di pezzi ferrosi. Il comando elettrico consente l'accensione e lo spegnimento senza sforzo fisico, migliorando l'ergonomia dell'operatore e l'efficienza del processo.

Vantaggi

• Controllo elettrico ON/OFF senza sforzo fisico; telecomando opzionale per l'uso da cabina gru o altre postazioni remote
• Pulsanti incassati in acciaio inox adatti all'uso industriale
• Attivazione rapida: impulso elettrico in 0,8 secondi
• Modulo magnetico in costruzione monoblocco per maggiore durata
• Collegamento semplice alla rete elettrica; alimentazione necessaria solo per l'accensione/spegnimento
• Adatto per funzionamento continuo (ciclo di lavoro 100 %) senza batteria di backup
• Tensione di alimentazione standard 400 V; versione 230 V disponibile su richiesta per i modelli 300 e 600 kg
• Scocca robusta con occhiello di sollevamento forgiato
• Integrazione opzionale in linee di produzione automatizzate

Descrizione dettagliata

• NEO EP è una soluzione professionale per la movimentazione frequente. L'installazione è semplice e l'unità si collega alla rete tramite il cavo di alimentazione fornito. Dopo l'attivazione elettrica il carico è mantenuto da magneti permanenti senza consumo continuo di energia.
• Il controllo tramite pulsanti elettrici consente l'attivazione senza sforzo manuale; il telecomando opzionale permette l'uso da posizioni difficili da raggiungere (es. cabina gru) o dal livello del suolo.
• È possibile integrare un controllo opzionale della forza del magnete per gestire in sicurezza lamiere singole.

Parametri importanti

• Applicazione: Sollevamento e movimentazione di materiali ferrosi piani e profili
• Tecnologia: Elettro-permanente
• Portata nominale per materiale piano: fino a 4.000 kg (a seconda del modello)
• Temperatura massima del materiale: 80 °C
• Ciclo di lavoro: 100 % (adatto per funzionamento continuo)
• Coefficiente di sicurezza: 3:1
• Garanzia: 2 anni

Usi tipici

• NEOSQ300 — movimentazione di parti piccole di produzione di massa, semilavorati, fusioni o pezzi forgiati
• NEOSQ600 — movimentazione di parti lunghe e sezioni profilate (strisce d'acciaio, rotaie, tubi, travi, barre) per successive operazioni di taglio
• NEOSQ1000 — movimentazione di lamiere più spesse, pezzi tagliati con calore, utensili e tagli; adatto a tavoli macchina di grandi dimensioni
• NEOSQ4000 — movimentazione di pezzi di grandi dimensioni durante il taglio plasma; pannello di controllo spostato al bordo per un ritiro agevole dal tavolo

Contenuto della fornitura

• Magnete
• Certificato
• Cavo di alimentazione
• Istruzioni per l'uso

Specifiche tecniche

• Modelli (dati geometrici e prestazionali principali):
  • NEOSQ300 — Larg. 164 mm, Lungh. 164 mm, Alt. 420 mm, Numero poli 4, Dimensione poli 50 x 50 mm, Superficie di presa 116 x 116 mm, Peso 23 kg
  • NEOSQ600 — Larg. 95 mm, Lungh. 420 mm, Alt. 450 mm, Numero poli 6, Dimensione poli 50 x 50 mm, Superficie di presa 52 x 372 mm, Peso 31 kg
  • NEOSQ1000 — Larg. 228 mm, Lungh. 228 mm, Alt. 295 mm, Numero poli 4, Dimensione poli 80 x 80 mm, Superficie di presa 172 x 172 mm, Peso 39 kg
  • NEOSQ4000 — Larg. 228 mm, Lungh. 783 mm, Alt. 295 mm, Numero poli 16, Dimensione poli 80 x 80 mm, Superficie di presa 172 x 724 mm, Peso 132 kg
• Tempo di attivazione rapido: 0,8 s
• Tensione di ingresso standard: 400 V (opzione 230 V su richiesta per i modelli 300 e 600 kg)
• Ciclo di lavoro: 100 %
• Temperatura massima di esercizio: 80 °C
• Coefficiente di sicurezza: 3:1
• Garanzia: 2 anni
