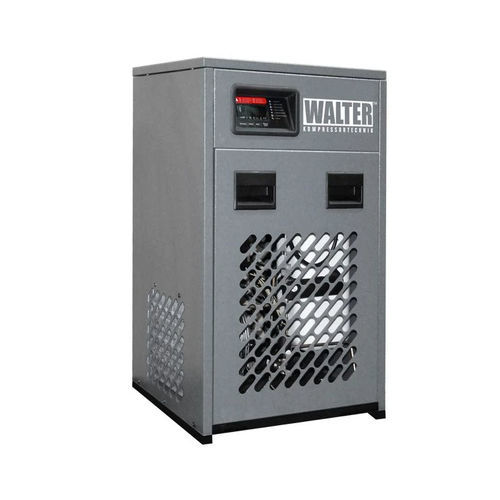

Essiccatore per aria compressa a refrigerazione WDF 70

in lineacompatto

Descrizione del prodotto
L'essiccatore frigorifero WDF 70 riduce l'umidità nell'aria compressa condensando ed eliminando il condensato, fornendo al contempo una pulizia fine tramite filtrazione a due stadi. Progettato per impianti d'aria compressa a portata moderata.

Funzioni e caratteristiche

• Filtrazione a due stadi: filtri da 1 µm e 0,01 µm per rimuovere particelle solide e aerosol di olio.
• Portata nominale: 70 m³/h (1,16 m³/min) adatta a sistemi a domanda medio.
• Attacco 1/2\" per facile integrazione alle reti d'aria compressa esistenti.
• Pressione massima di esercizio: 16 bar; perdita di carico: 250 mbar per assicurare un funzionamento efficiente.
• Alimentazione: 230 V / 1 / 50 Hz. Refrigerante: R134a.
• Carcassa compatta per un'installazione agevole in spazi ridotti.

Dati tecnici
Portata (m3/h): 70
Portata (m3/min): 1,16
Attacco: 1/2\"
Tensione: 230 V / 1 / 50 Hz
Refrigerante: R134a
Perdita di carico: 250 mbar
Pressione max di esercizio: 16 bar
Filtri integrati: 1 µm e 0,01 µm
Peso: 35 kg
Dimensioni (LxPxA): 372 x 369 x 792 mm

Applicazioni

• Protezione di componenti pneumatici, strumenti e linee di processo in impianti d'aria compressa a domanda moderata.

Installazione e manutenzione
Montare l'unità in linea utilizzando l'attacco 1/2\". Prevedere accesso per la sostituzione dei filtri e i controlli periodici del circuito frigorifero e dello scarico dei condensati. Attenersi alle normative locali per la gestione del refrigerante.
