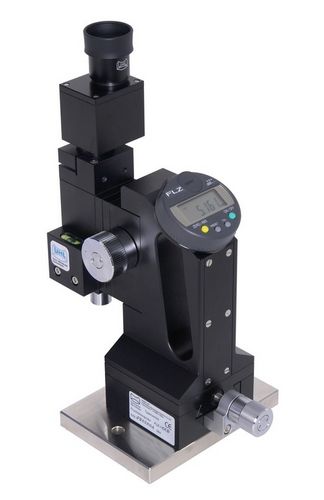

Microscopio ottico 3 mm, 10 mm, 1 µm | FLZ

di misuraportatiledi elaborazione di immagini

Microscopio portatile di misura per l'allineamento dei cuscinetti della macchina. Il ist di misurazione del legare si è fissato alla testa motrice o ad un dispositivo speciale della tenuta, fed all'estremità della base sopra una puleggia ed ha allungato fortemente con un peso (disposizione secondo il DIN 8606). Il tester di allineamento deve essere disposto sul carrello della macchina o di un dispositivo corrispondente, che possono essere spostati in un senso longitudinale ai punti predefiniti sulla base della macchina. Il legare di misurazione deve essere stato allineato im modo tale che gli stessi valori sono misurati cominciare e nella posizione di conclusione del carrello, cioè quel è sottoposto per formare un binario di raccordo immaginario parallelo a queste posizioni. Quando il legare è stato allineato al cuscinetto, l'esposizione di valore è regolata a zero. La deviazione di rettitudine può ora essere letta direttamente sull'esposizione per ogni posizione quando entrambe le parti dell'immagine misura insieme spostando il microscopio orizzontalmente con l'alberino integrato di micrometro.
