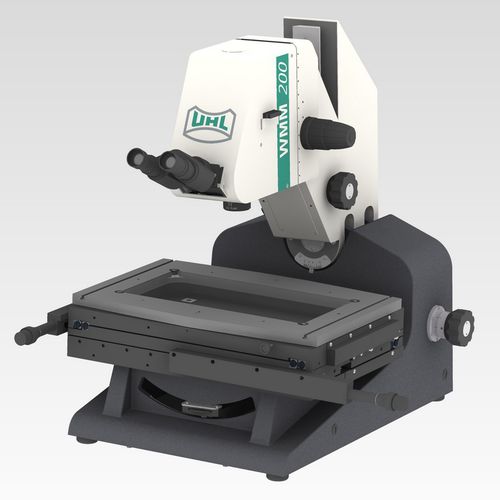

Microscopio ottico WMM200

di misurabinoculareda banco

Valido e solido microscopio di misura per attrezzisti con colonna girevole, tubo binoculare e brillante ottica telecentrica. Il concetto modulare offre configurazioni flessibili e personalizzate. - tubo binoculare regolabile (campo di rotazione da 25° a -5°) - sistema ottico telecentrico - oggetti facilmente intercambiabili - tavola di misura con regolazione rapida e fine o assi motorizzati - azionamento coassiale di messa a fuoco fine e grossolana senza problemi - supporto stabile in alluminio fuso - colonna girevole, regolabile di +/- 20° tramite volantino - ulteriore intervallo di regolazione dell'altezza di 200 mm - luce incidente e trasmessa coassiale continua con fibra di vetro e fonte di luce fredda - videocamera digitale ad alta risoluzione L'intera colonna del microscopio insieme alla luce trasmessa può essere ruotata di +/- 20° con il volantino per misurare soprattutto i profili (ad es. viti senza fine, punte da trapano, ecc.) in sezione normale. L'angolo di rotazione è indicato da una scala con passo di 1°. Il volantino con il suo azionamento preciso e la riduzione di 2° per rotazione assicura una regolazione precisa dell'angolo. Una leva di bloccaggio fissa la colonna in questa posizione in modo sicuro. La tavola di misura di precisione con un campo di misura di 250 x 150 mm ha una piastra girevole di +/- 4° per l'allineamento manuale del pezzo. Entro un campo di 150 mm l'asse z può essere mosso da un azionamento grossolano e fine per la messa a fuoco. Inoltre, il WMM200 offre un campo di regolazione dell'altezza di 200 mm bloccabile e azionato dal volantino.
