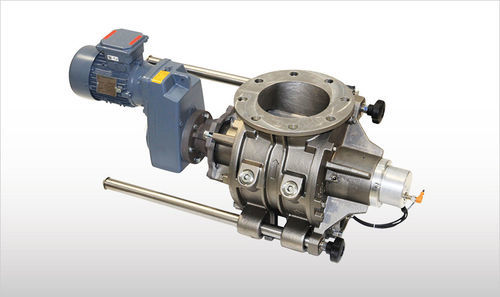

Valvola rotante per trasporto pneumatico REC

per prodotti alimentariper pulverulentiper materiali secchi alla rinfusa

Presentazione
Le valvole rotative SlideOut sono dispositivi di dosaggio con rotore a rotazione continua e due scomparti riempiti simultaneamente dall'ingresso superiore. Progettate per il dosaggio preciso di polveri e granuli e per semplificare pulizia e manutenzione.

Funzione
Sono disponibili due versioni in base al modo di scarico: REC (drop‑through) per scarico per gravità e RES (blow‑through) per integrazione con linee di trasporto pneumatico.

REC (valvola SlideOut drop‑through)
La versione REC presenta ingresso e uscita circolari. Il materiale prelevato dal rotore viene scaricato per gravità attraverso l'uscita inferiore in un contenitore o su un sistema di trasporto a valle.

RES (valvola SlideOut blow‑through)
La versione RES ha flangia di ingresso circolare e raccordi di uscita tubolari nella parte inferiore su entrambi i lati. Il materiale viene rilasciato in meno di mezzo giro del rotore e convogliato nel flusso d'aria della linea di trasporto pneumatico.

Caratteristiche

• Rotore continuo a due scomparti; rotore standard con albero integrato
• Unità di azionamento montata sull'albero del rotore
• Tenuta dell'albero con spurgo d'aria per ridurre le perdite
• Portate per giro: 5 / 10 / 20 / 35 L/giro (0.17 / 0.35 / 0.70 / 1.2 cu ft/rev) per tubazioni 2", 3", 4" e 5"
• Intervallo di temperatura di esercizio: -40 a 150 °C (-40 a 302 °F)
• Pressione di esercizio massima: fino a 1 bar (14 psi)
• Corpo: acciaio inossidabile AISI 316
• Flange: EN 1092-1 PN 10 (DIN 2576)
• Costruzione compatta e robusta; diverse finiture disponibili
• Materiali conformi al Reg. (CE) 1935/2004 se specificato
• Certificazione ATEX 20/22 disponibile

Benefici

• Manutenzione semplice, sicura ed economica grazie al design SlideOut
• Struttura durevole e ingombro ridotto
• Adattabilità a diverse tipologie di materiali
• Trattamento delicato che preserva le caratteristiche fisiche del materiale

Note aggiuntive
Il sistema SlideOut semplifica ispezione e interventi sul rotore e sulla tenuta. Le opzioni di finitura e i materiali certificati rendono queste valvole idonee per applicazioni a contatto alimentare e per ambienti ATEX ove richiesto.

Specifiche tecniche

• Modelli: REC (drop‑through) e RES (blow‑through)
• Rotore: rotore continuo a due scomparti, albero integrato
• Azionamento: unità montata sull'albero del rotore
• Tenuta albero: spurgo d'aria
• Portate: 5 / 10 / 20 / 35 L/giro per tubazioni 2", 3", 4", 5"
• Temperatura di esercizio: -40 a 150 °C
• Pressione massima: fino a 1 bar (14 psi)
• Corpo: acciaio inox AISI 316
• Flange: EN 1092-1 PN 10 (DIN 2576)
• Certificazioni: Reg. (CE) 1935/2004 (se specificato); ATEX 20/22
• Progetto: struttura robusta e compatta; diverse finiture disponibili
