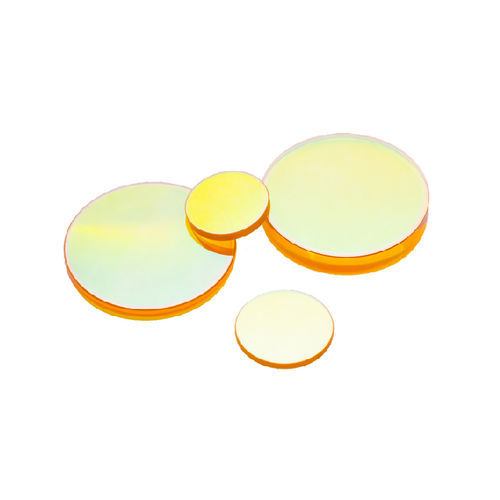

Lente sferico LZ series

a meniscopiano-concavopiano-convesso

Le lenti ZnSe Plano-Convex (LZ) hanno una lunghezza focale positiva e vengono utilizzate per focalizzare un raggio collimato su uno spot di piccole dimensioni. Le lenti ZnSe Plano-Concave (LZ) hanno una lunghezza focale negativa e sono utilizzate per fasci collimati divergenti. Le superfici curve di queste lenti devono essere rivolte verso la sorgente per ridurre al minimo l'aberrazione sferica. Le lenti a menisco positivo convesso-concavo (LZM) sono lenti convergenti spesse al centro e sottili ai bordi e producono immagini reali. Il raggio di curvatura del lato concavo è maggiore del lato convesso della lente. Il lato convesso della lente deve essere rivolto verso la sorgente per ridurre al minimo l'aberrazione sferica. È progettato per ridurre al minimo l'aberrazione sferica e produrre una dimensione minima del punto focale per la luce collimata in ingresso. Tolleranza del diametro: + 0 / -0.13mm Tolleranza di spessore: ± 0.25mm Tolleranza sulla lunghezza focale: ± 2% Variazione dello spessore del bordo (ETV): ≤3 arco min. Cancella apertura: > 90% Planarità superficiale: λ/4 per 1" Dia @ 632.8 nm Qualità della superficie: 40-20 S-DAR Rivestimento: R<0.2% per superficie @10.6μm
