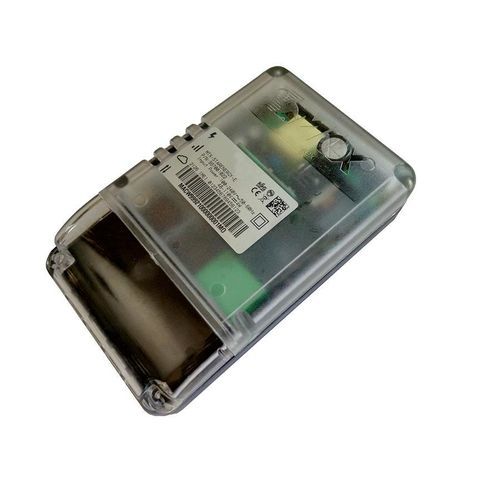

Modem DTU MTX StarEnergy-E

wirelessdi daticellulare

Panoramica del prodotto
Il MTX-StarEnergy-E è un modem industriale progettato per il mercato della misurazione elettrica. Offre incapsulamento protocollo e funzioni di gateway per la lettura dei contatori IEC 60870-5-102 tramite IP ↔ RS232/RS485, con gestione prioritaria delle connessioni su 2G/3G/4G-LTE e fallback su chiamate CSD. Il dispositivo monitora la presenza del contatore e invia allarmi in caso di mancata rilevazione.

Caratteristiche principali

• Hardware: modem cellulare 4G/3G/2G (4G Cat.1)
• Hardware: USB 2.0 (Tipo A)
• Hardware: interfaccia seriale RS232/RS422/RS485 (RJ45)
• Hardware: alimentazione AC e DC a ampia gamma
• Hardware: supporto comunicazioni legacy (CSD, SMS)
• Hardware: montaggio su guida DIN e staffa murale triangolare
• Hardware: 4 LED di stato

• Software: web server integrato per gestione
• Software: gateway seriale (IP ↔ RS232/RS485)
• Software: supporto SNMPv3
• Software: incapsulamento IEC 60870-5-102
• Software: firewall e watchdog integrati
• Software: controllo via SMS
• Software: gestione VPN

Specifiche (radio, dati e messaggistica)
MTX-StarEnergy-E 4G Cat.1
LTE FDD: B1/B3/B5/B7/B8/B20; WCDMA: B1/B5/B8; GSM/EDGE: B3/B8
LTE FDD: 10 Mbps (DL) / 5 Mbps (UL)
DC-HSDPA+: 42 Mbps (DL) / 5,75 Mbps (UL); WCDMA: 384 Kbps (DL) / 384 Kbps (UL)
EDGE: 296 Kbps (DL) / 236,8 Kbps (UL); GPRS: 107 Kbps (DL) / 85,6 Kbps (UL)
Trasmissione dati CSD fino a 9,6 kbps, V.110, non trasparente
SMS: supporto modalità testo e PDU

Interfacce

• Connettività cellulare 4G/3G/2G
• 1x porta seriale RS232/RS422/RS485 (4 fili)
• RTC con backup tramite supercondensatore
• Supercondensatore per allarme mancanza alimentazione

Connettori

• Connettori antenna SMA F per 4G/3G/2G
• Connettore USB Tipo A (USB 2.0)
• RJ45 per seriale (RS232/422/485, 4 fili)
• Slot miniSIM
• Morsettiera: alimentazione (AC: 2 vie 3,5 mm; DC: 2 vie 3,5 mm)

Punti di forza e vantaggi

• Alimentazione AC e DC a ampia gamma per una distribuzione flessibile
• Installazione e rollout rapidi (guida DIN o montaggio a parete)
• Connessioni sicure con firewall, VPN e SNMPv3
• Visualizzazione rapida dello stato via LED e interfaccia web

Applicazioni

• Progettato per lettura remota e misurazione dei contatori elettrici

Specifiche tecniche

• 4 LED di stato
• Montaggio su guida DIN e staffa murale triangolare
• Ingresso alimentazione: AC 100-240 VAC; DC 48-110 VDC
• Intervallo di temperatura operativo: -25°C a 70°C
• Limiti di temperatura: -40°C a 85°C
• Temperatura di stoccaggio: -40°C a 85°C
• Dimensioni: 175 x 100 x 45 mm
• Peso: 300 g
• Certificazioni: RED 2014/53/UE, RoHS, ISO 9001
