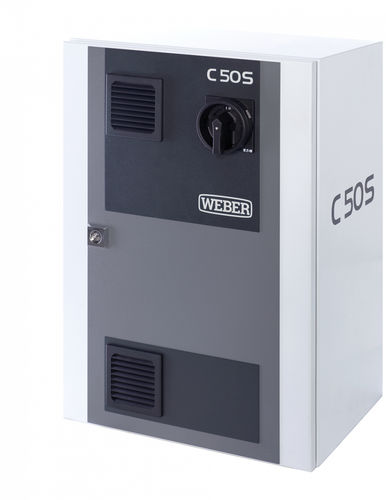

Unità di controllo TCP/IP C50S

di avvitaturacon touch screen

Panoramica
L'unità di controllo processo C50S è studiata per processi di avvitatura complessi e configurabili singolarmente. Supporta fino a 255 programmi di avvitatura selezionabili, ciascuno con un massimo di 25 step, e può essere estesa con programmi cliente tramite un'interfaccia aperta. Il collegamento in rete avviene tramite Ethernet (TCP/IP); la visualizzazione è disponibile su touch panel WEBER opzionale o su PC Windows.

Funzionalità

• 255 programmi, fino a 25 step per programma
• Cinque valori di risultato selezionabili da qualsiasi step
• Funzioni statistiche per la valutazione della qualità di processo (esportazione per cp/cpk)
• Metodi avanzati di avvitatura: gradiente (coppia, quota), coppia relativa, M360°, configurabili fino a 25 step
• Supporto misure quota digitali e analogiche; opzione sistema di misura ridondante VDI 2862 Classe A
• Parametrizzazione tramite interfaccia cliente e moduli fieldbus
• Interfacce di integrazione: I/O digitale, RS232, PROFIBUS, PROFINET, EtherNet/IP, DeviceNET, EtherCAT
• Collegamento MySQL opzionale per documentazione estesa
• Alto standard di sicurezza IT con monitoraggio delle interfacce e funzioni di diagnostica

Analisi del processo e diagnostica
La C50S fornisce curve coppia/quota dettagliate e visualizza i segnali di processo su assi configurabili. L'unità memorizza le ultime 1.000 curve e permette la sovrapposizione fino a 10 curve per confronto. Sono disponibili diagnostica di sistema, logbook, backup e funzioni di assistenza per la validazione e la risoluzione dei problemi di processo.

Dati tecnici

• Modello: C50S
• Alimentazione: 230 V standard, connettore IEC L, N, PE; 230 V ±10% / 50–60 Hz
• Classe di protezione elettrica: Classe 1 (L, N, PE)
• Motorizzazioni disponibili: 100 W, 400 W, 750 W
• Programmi: 255 programmi con fino a 25 step ciascuno
• Interfacce: I/O digitale, RS232, PROFIBUS, PROFINET, DeviceNET, EtherCAT, EtherNet/IP
• Memoria: ultime 1.000 curve; sovrapposizione fino a 10 curve
• Peso: ~20 kg
• Dimensioni (L x P x A): 350 x 250 x 500 mm (senza spina)
• Classe di protezione: IP54
