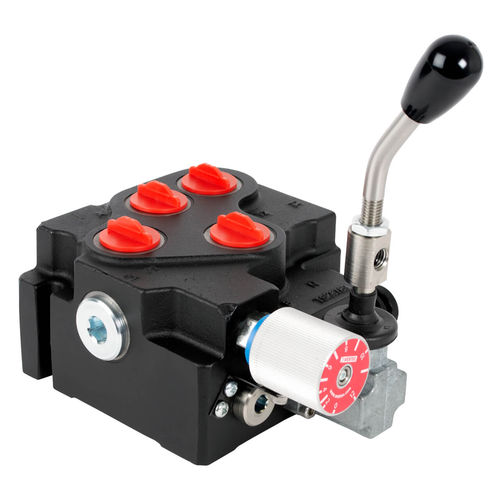

Valvola manuale CV120

di controllopilotaa regolazione di portata

La valvola CV120 è una valvola molto compatta in cui un divisore di flusso a priorità variabile è combinato con una valvola di controllo direzionale in un unico corpo. In questo modo si riducono i costi e le dimensioni, diminuendo il numero di tubi e raccordi necessari e consentendo un'installazione più compatta. Il regolatore di portata CV120 utilizza il design e i componenti dell'affermata serie VFD120. Il risultato è un buon rapporto tra portata e pressione, che consente di ottenere un flusso costante indipendentemente dalla pressione di carico. L'elemento di controllo direzionale utilizza un cursore in acciaio legato temprato, con una serie di opzioni e tipi di controllo disponibili. La valvola è dotata di due ingressi per la pompa e due uscite per il serbatoio, che consentono di collegare l'impianto idraulico dal lato o dalla parte superiore della valvola. È inoltre dotata di una valvola di sicurezza pilotata a pieno flusso che protegge le porte regolate A e B. È inoltre disponibile un'opzione che consente di avere un flusso in ingresso completo dalla porta A e un flusso regolato dalla porta B. Questa opzione è utile quando si utilizza una porta per un'altra. Ciò è utile quando si utilizza una porta per alimentare un motore a binario che richiede la piena portata della pompa e una porta regolata per controllare la velocità di un secondo motore. È anche possibile collegare le valvole in serie utilizzando un accoppiamento HPCO. Se viene installato un HPCO (montato su T1) per l'uso di valvole a valle, è necessaria una seconda valvola di sicurezza per controllare la pressione in uscita dall'HPCO. In questo caso, le due valvole di sicurezza funzionano in modo indipendente l'una dall'altra. Attacchi: BSPP, SAE Materiale: Componenti in acciaio in fusione Corpo in ghisa duttile verniciato di nero Manopola in alluminio Peso: 8,9 kg, 19,5 lb Montaggio: 2 viti - M8 o 5/16
