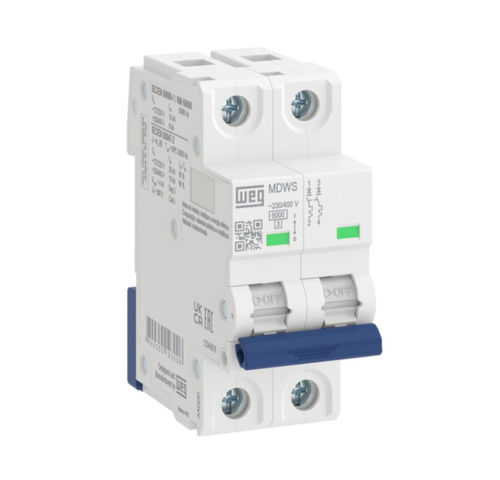

Interruttore automatico idraulico-magnetico MDWS

induttivoper sovraintensitàdi corrente

Progettati per la protezione da sovracorrenti e cortocircuiti. Gamma di correnti elettriche da 2 a 63 A nelle versioni a uno, due, tre e quattro poli. Sicurezza Gli interruttori miniaturizzati MDWP, MDW e MDWH soddisfano le curve di intervento caratteristiche B e C, in conformità agli standard NBR NM 60898 e NBR IEC 60947-2. Flessibilità La linea è inoltre dotata di un bus di distribuzione unipolare, bipolare e tripolare e di un lucchetto come accessori, come richiesto dalla norma NR 10. Nelle linee MDW e MDWP è possibile utilizzare blocchi di contatti ausiliari e di allarme. Dispone inoltre di un meccanismo di sgancio libero, in cui lo sgancio non dipende dalla posizione della maniglia, e dell'indicazione dello stato dell'interruttore. Curve caratteristiche di intervento Curva B La caratteristica principale degli interruttori miniaturizzati della curva B è l'intervento istantaneo per correnti da 3 a 5 volte superiori alla corrente nominale. Pertanto, vengono applicati principalmente nella protezione di circuiti con caratteristiche resistive o con cavi di grande lunghezza. Curva C La caratteristica degli interruttori miniaturizzati della curva C è l'intervento istantaneo per correnti da 5 a 10 volte superiori alla corrente nominale. Pertanto, sono utilizzati per la protezione di circuiti con installazione di carichi induttivi.
