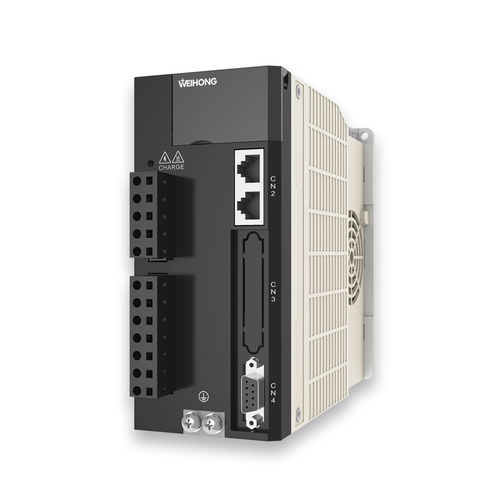

Servo-variatore a 3 fasi WISE

monofaseUSBdi comando

Specifiche generali Alimentazione principale Monofase/3 fasi 220V～240V 50～60HZ Alimentazione elettrica di controllo Monofase 220V~240V 50~60HZ Feedback del codificatore Encoder assoluto, 7 fili di serie, 17 bit (risoluzione 131072) Encoder incrementale, 5 fili seriali, 20 bit (1048576 risoluzione) Encoder incrementale a fase ABZ, 2500P/r (risoluzione 10000) Segnale d'ingresso a impulsi e direzione 2 gruppi di segnale d'ingresso differenziale (uno per l'impulso, l'altro per la direzione) Uscita a impulsi Uscita a impulsi dell'encoder di fase ABZ tramite line driver Comunicazione Collegato al PC (che ha installato iMotion) tramite interfaccia USB Modo di controllo ① Controllo della posizione; ② Controllo della velocità; ③ Controllo della coppia Controllo di posizione Ingresso di controllo contatore di deviazione del ① chiaro; ② Inibizione dell'input dell'impulso di comando; ③ Commutazione elettronica della marcia; ④ Commutazione di guadagno, ecc Uscita di controllo Posizionamento completo (in posizione) Frequenza massima dell'input di impulso Line driver: 1Mpps Collettore aperto: 200Kpps Modalità di ingresso a impulsi Ingresso differenziale, con la configurazione di parametro (① positivo/negativo; ② A-fase/B-fase; ③ comando/direzione) Ingranaggio elettronico (divisione/moltiplicazione dell'impulso di comando) 1/1000~1000 volte Filtro Filtro lisciante, filtro FIR, filtro a tempo Uscita a impulsi Fase A, fase B e fase C: uscita line driver Divisione degli impulsi in uscita: in un range da 1 a 1/4 della risoluzione dell'encoder Controllo della velocità Ingresso di controllo ① 1° velocità interna; ② 2° velocità interna; ③ 3° velocità interna; ④ Morsetto a velocità zero Uscita di controllo Alla velocità (arrivo della velocità) Comando interno di velocità 8-velocità con l'impostazione dei parametri
