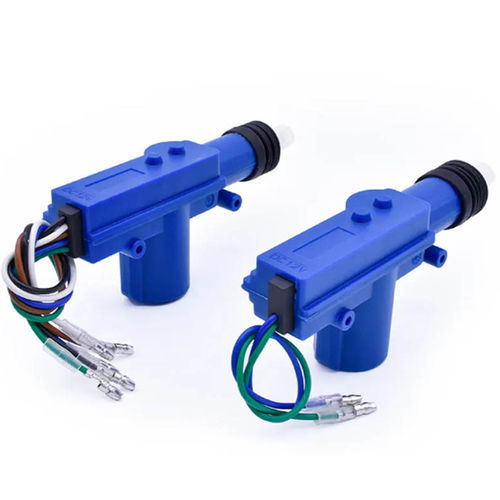

Attuatore elettromeccanico WL801

elettricolinearepolimerico

Panoramica L'attuatore universale per porte di auto è un dispositivo elettromeccanico utilizzato per sbloccare e bloccare le porte di diverse auto. Può essere installato su molti veicoli grazie ai sistemi di montaggio e di collegamento regolabili. L'attuatore converte i segnali elettrici (in genere 12 V CC) in azioni meccaniche per funzionare con i sistemi di chiusura centralizzata. Gli attuatori universali sono ampiamente utilizzati per la personalizzazione, la riparazione e l'aggiornamento della chiusura a distanza dei veicoli più vecchi perché sono economici, facili da montare e versatili nel controllo. Caratteristiche principali

• Elevata versatilità e flessibilità per molti tipi di veicoli
• Staffe di montaggio e leveraggio regolabili per un montaggio universale
• Funziona tipicamente a 12 V CC (alcune varianti supportano i 24 V)
• Azione di blocco/sblocco rapida con motore e riduttore durevoli
• Compatibilità con i sistemi di chiusura centralizzata e i telecomandi
• Dimensioni compatte adatte per l'installazione all'interno dei pannelli delle porte
• Soluzione economica per aggiornamenti e riparazioni aftermarket

Come funziona

• Un segnale elettrico proveniente da un interruttore o da un telecomando viene inviato all'attuatore
• L'attuatore riceve l'alimentazione (di solito 12V DC)
• Il solenoide o il motore dell'attuatore viene attivato
• Il motore aziona ingranaggi o una trasmissione lineare
• Un'asta o un leveraggio muove il meccanismo di chiusura
• La porta si blocca o si sblocca di conseguenza
• Gli attuatori universali sono dotati di aste e staffe regolabili per adattarsi a porte diverse

Un'occhiata all'attuatore universale per porte di auto WL801 Il WL801 è un attuatore di tipo universale destinato a sistemi di chiusura centralizzata e aggiornamenti aftermarket. È progettato per convertire gli impulsi elettrici in movimenti meccanici per bloccare/sbloccare automaticamente le porte. Il WL801 enfatizza le opzioni di installazione universali, fornendo un montaggio e un collegamento regolabili per adattarsi alle varie forme delle porte e ai meccanismi di chiusura. Applicazioni

• Impianti di chiusura centralizzata aftermarket su veicoli più vecchi
• Sostituzione di attuatori OEM usurati o costosi
• Modifiche al veicolo e progetti di restauro (integrazione di allarme e accesso senza chiave a distanza)
• Veicoli commerciali, furgoni, autocarri e veicoli della flotta che richiedono un funzionamento affidabile delle porte
• Veicoli fuoristrada, taxi e ride-share in cui è necessario un funzionamento frequente delle porte e la resistenza a condizioni avverse

Svantaggi

• Funziona con molti veicoli diversi grazie alla flessibilità di montaggio
• Generalmente più conveniente degli attuatori OEM
• Installazione semplice per i tecnici che hanno familiarità con i cablaggi
• Buona soluzione per riparazioni e aggiornamenti
• Compatibile con i sistemi di controllo remoto wireless

Svantaggi

• Può richiedere alcune modifiche o ferramenta di montaggio aggiuntiva per porte specifiche
• Meno preciso rispetto ad alcuni attuatori OEM progettati per un modello specifico
• La qualità varia da un produttore all'altro; le parti di qualità inferiore possono usurarsi più rapidamente
• L'installazione può essere difficile per i principianti senza esperienza di cablaggio

Risoluzione dei problemi e problemi comuni

• L'attuatore non risponde (nessun movimento)
  • Possibili motivi: assenza di alimentazione, guasto al cablaggio, motore bruciato
  • Soluzioni: controllare il fusibile e la tensione della fonte di alimentazione; ispezionare il cablaggio per verificare che non sia danneggiato/corroso; sostituire l'attuatore se il motore è morto
• Movimento debole o parziale
  • Possibili motivi: bassa tensione, resistenza del fermo, ingranaggi interni usurati
  • Soluzioni: verificare la tensione (dovrebbe essere corretta per l'unità); lubrificare lo scrocco e il leveraggio; sostituire l'attuatore se usurato
• Rumore ma nessuna azione
  • Possibili motivi: disallineamento dello stelo, rottura degli ingranaggi interni in plastica
  • Soluzioni: correggere l'allineamento della staffa di montaggio; smontare/sostituire l'attuatore se necessario
• Solo una porta non funziona
  • Possibili motivi: attuatore difettoso per quella porta, guasto al cablaggio di quella porta
  • Soluzioni: scambiare gli attuatori per isolare l'unità difettosa; tracciare il cablaggio dal modulo di controllo alla porta
• Alcune porte non si bloccano/sbloccano
  • Possibili motivi: guasto al modulo di controllo della chiusura centralizzata, fusibile/relè bruciato, problema alla chiave remota
  • Soluzioni: controllare relè e fusibili; ispezionare il modulo di controllo; riprogrammare/sostituire la chiave remota se necessario
• Chiusura/sblocco intermittente
  • Possibili motivi: cablaggio allentato, ingresso di umidità, surriscaldamento del motore
  • Soluzioni: fissare i collegamenti elettrici; sigillare l'interno della porta contro l'umidità; sostituire l'attuatore se il surriscaldamento continua
• Consigli per la diagnosi
  • Controllare la tensione e la continuità con un multimetro
  • Ascoltare i suoni di scatto durante il blocco/sblocco
  • Verificare un solido collegamento a terra
  • Assicurare il montaggio e l'allineamento corretti dell'attuatore

Foglio dati tecnici Marchio: Tecnologia Weilong Numero di modello: WL801 Tensione nominale (V): DC 12V o 24V Potenza nominale (W): 20 W Modalità di lavoro: Tipo di motore RoHS: Conformità Corsa (mm): 21 MM Tempo di reset (s): 1 S on 3 S off Vita utile: 60.000 volte Certificazioni: CE, ROHS, ISO9001 Materiale: Alloggiamento in ABS Lunghezza del filo conduttore (mm): 200 Stile di installazione: foro della vite montato per una facile configurazione Tolleranza delle dimensioni: +/- 0,1 MM Forza di spinta: 60 N Classe di isolamento: H 180 gradi Test Hi-Pot: AC 600V 50/60Hz 1s Forza di tenuta senza eccitazione: 0 Temperatura di lavoro: -10°C - 100°C Ciclo di lavoro: 1-100% Profondità della filettatura (mm): / Ordine di campioni: Sì Garanzia: 1 anno MOQ: 1000 pezzi Capacità di fornitura: 5000 pezzi a settimana Tempo di consegna: 30 giorni Porto di carico: shenzhen Caratteristiche/Specifiche tecniche

• Marchio: Weilong Technology
• Modello: WL801
• Tensione nominale: DC 12V o 24V
• Potenza nominale: 20 W
• Corsa: 21 mm
• Forza di spinta: 60 N
• Durata: ~60.000 cicli
• Materiale: Corpo in ABS
• Lunghezza del filo conduttore: 200 mm
• Temperatura di esercizio: da -10°C a 100°C
• Classe di isolamento: H (180°)
• Certificazioni: CE, RoHS, ISO9001
• Tempo di ripristino / Duty: 1 s on / 3 s off; duty cycle 1-100%
• Garanzia: 1 anno
