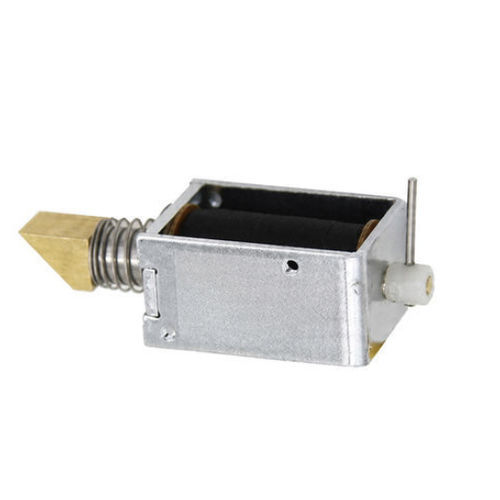

Elettromagnete di fermo WL1039

linearecompattoDC

Product Overview
I solenoidi di spinta e trazione sono attuatori elettromagnetici compatti che convertono l'energia elettrica in movimento lineare controllato per operazioni di spinta e trazione. La costruzione tipica include l'avvolgimento, il nucleo magnetico, il pistone mobile, la molla di richiamo e l'alloggiamento protettivo. Questi attuatori offrono risposta rapida, corse ripetibili e integrazione compatta per applicazioni OEM e di automazione industriale.

How It Works

• Energizzare l'avvolgimento con un segnale elettrico definito.
• L'avvolgimento genera un campo magnetico che aziona il pistone interno.
• Il pistone produce movimento lineare di spinta o trazione in base al progetto.
• La forza lineare viene trasmessa al meccanismo collegato.
• Alla rimozione dell'alimentazione la molla di richiamo o un meccanismo esterno riportano il pistone in posizione di riposo.

Main Features

• Movimento lineare bidirezionale (spinta e trazione) in un attuatore compatto.
• Disponibile in tensioni, corse e valori di forza differenti per flessibilità di progetto.
• Bobine e scocche resistenti adatte a cicli frequenti.
• Risposta rapida per posizionamenti a breve corsa e compiti di commutazione.
• Opzioni di montaggio e dimensioni personalizzabili per integrazione OEM.

Applications

• Automazione industriale: posizionamento, bloccaggio, alimentazione, commutazione e meccanismi di serraggio.
• Robotica: piccole funzioni di presa, rilascio e micro-attuazione in spazi limitati.
• Controllo accessi e sistemi di chiusura elettronica.
• Dispositivi medici: componenti per il controllo dei fluidi e meccanismi diagnostici che richiedono movimenti brevi e ripetibili.
• Distributori automatici, sistemi di biglietteria, apparecchiature per ufficio e dispositivi smart.

Troubleshooting (common faults and remedies)

• Il solenoide non si muove — verificare la tensione di alimentazione, misurare la resistenza dell'avvolgimento e controllare le connessioni elettriche.
• Forza debole — confermare la tensione applicata, ridurre il carico meccanico o selezionare un modello a forza maggiore.
• Surriscaldamento — ridurre il ciclo di lavoro/tempo di attivazione, verificare la tensione corretta e migliorare la ventilazione o la dissipazione del calore.
• Risposta lenta — controllare attriti meccanici o contaminazione, verificare l'allineamento e sostituire componenti usurati.

Datasheet (key rows)
Marca: Weilong Technology
Numero modello: WL1039
Tensione nominale (V): DC 3–48V
Potenza nominale (W): 10–60 W
Tipo di lavoro: PUSH-PULL Type
Forza di tenuta (N): 1-2 N
Corsa (mm): 1–8 MM
Tempo di reset (s): 1 S
Durata di servizio: 300 Thousand Times
Certificazioni: CE, RoHS, ISO9001
Materiale: Carbon Steel Housing with Zinc Plated Coating
Lunghezza filo (mm): 200
Stile di installazione: Adjustable Screw
Tolleranza dimensionale: +/- 0.1 MM
Impermeabile: None
Classe di isolamento: F 155 Cel. Degree
Test Hi-Pot: AC 600V 50/60Hz 2s
Forza di tenuta senza eccitazione: 0
Temperatura di lavoro: -10°C-100°C
Ciclo di servizio: 1-100%
Profondità filettatura (mm): /
Termine di pagamento: TT, or LC At Sight
Ordine di campione: Yes
Garanzia: 1 Year
MOQ: 500 pcs
Capacità di fornitura: 5000 pcs per Week
Tempo di consegna: 30 Days
Porto di carico: shenzhen

Specifiche tecniche

• Modello: WL1039
• Intervallo di tensione: DC 3–48 V
• Intervallo di potenza: 10–60 W
• Corsa: 1–8 mm
• Forza di tenuta (eccitato): 1–2 N
• Tempo di reset: 1 s
• Durata di vita: ~300.000 cicli
• Scocca: acciaio al carbonio con zincatura
• Lunghezza filo: 200 mm
• Classe di isolamento: F (155 °C)
• Temperatura di esercizio: -10 °C a 100 °C
• Ciclo di servizio: 1–100%
• MOQ: 500 pz; Capacità: 5000 pz/settimana; Consegna tipica: 30 giorni
