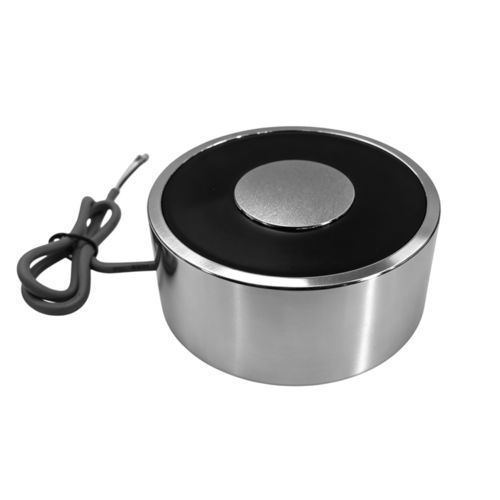

Magnete di fermo WL10043

per assemblaggioper impianto elettronicoper utensile da officina

Panoramica
Gli elettromagneti di tenuta in corrente continua forniscono una forza magnetica stabile se alimentati con corrente continua (CC). Progettato per uso industriale intermittente o continuo, il WL10043 garantisce il bloccaggio affidabile di pezzi ferrosi in sistemi automatizzati, attrezzature di fissaggio e dispositivi di movimentazione. Dimensioni compatte e montaggio standardizzato semplificano l'integrazione nelle linee di produzione.

Principio di funzionamento
All'applicazione di tensione CC, la corrente percorre l'avvolgimento in rame generando un campo magnetico nel nucleo e nell'alloggiamento in ferro. Il contatto con una superficie metallica completa il circuito magnetico e massimizza la forza di tenuta. Le prestazioni dipendono dalla potenza e corrente della bobina, dal materiale magnetico, dall'area di contatto e dal gap d'aria, nonché dalla temperatura di esercizio e dalla stabilità della tensione. Quando l'alimentazione viene interrotta, il campo magnetico crolla e il pezzo viene rilasciato.

Punti salienti

• Elevata forza di tenuta (340 kg specificati)
• Ingombro compatto e montaggio M10 standard
• Basse emissioni acustiche in funzionamento
• Progettato per lunga durata ciclica in ambienti industriali
• Disponibile in più tensioni nominali e opzioni di potenza
• Configurazioni personalizzate su richiesta
• Lavorazioni di precisione e avvolgimento con controlli qualità

Applicazioni principali

• Utensili di fine braccio robotici e attrezzature
• Dima CNC e dispositivi di bloccaggio rapido per lavorazione e ispezione
• Serrature di sicurezza, porte automatiche e sistemi di controllo accessi
• Accessori di sollevamento e movimentazione per presa e rilascio controllato
• Dispositivi medicali che richiedono posizionamento senza vibrazioni
• Sistemi di produzione automatizzata e Industria 4.0

Pro / Contro
Pro

• Elevata forza di tenuta e posizionamento accurato
• Risposta rapida e funzionamento silenzioso
• Nessun usura meccanica dovuta a parti mobili
• Semplice integrazione elettrica nell'automazione
• Lunga vita operativa con ciclo di servizio adeguato

Contro

• Generazione di calore in funzionamento continuo—richiede gestione termica
• La forza di tenuta dipende dall'alimentazione CC—la perdita di alimentazione rilascia il pezzo
• Prestazioni sensibili alle condizioni della superficie e al gap d'aria
• Costo iniziale superiore rispetto ad alcune pinze meccaniche
• Richiede alimentazione CC e controllo adeguati

Risoluzione dei problemi (problemi comuni e soluzioni)

• Nessuna alimentazione / nessuna tenuta: verificare cablaggio, tensione di ingresso e resistenza della bobina
• Forza di tenuta debole: ridurre il gap d'aria, pulire la superficie di contatto, confermare la tensione nominale
• Surriscaldamento: controllare il ciclo di servizio, assicurare la tensione corretta e migliorare la dissipazione del calore
• Rumore o vibrazioni: verificare e serrare il fissaggio, controllare l'allineamento
• Funzionamento intermittente: ispezionare le connessioni elettriche e la stabilità della sorgente CC

Scheda tecnica (voci principali)
Brand: Weilong Technology
Model Number: WL10043
Rated Voltage (V): 12 V CC e 24 V CC
Rated Power (W): 14–25W
Work Mode: Power on, magnet on.
Holding Force: 340 kg
Working duty: 10%
Resistance: 68 Ω
Service Life: 100 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Carbon Steel Housing
Lead Wire Length: 200 MM
Install Style: Screw Hole M10* 20MM
Tolerance of Dimension: ± 0.1 MM
Water-proof: Yes, IP50
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-10%
Thread Depth: M10 * Length 20 mm
Payment Term: TT, or LC at Sight
Sample Order: Yes.
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Specifiche tecniche

• Model: WL10043
• Brand: Weilong Technology
• Tensioni nominali disponibili: 12 V CC, 24 V CC
• Intervallo di potenza nominale: 14–25 W
• Forza di tenuta (indicata): 340 kg
• Resistenza della bobina (esempio): 68 Ω
• Lunghezza del cavo: 200 mm
• Montaggio: foro per vite M10, profondità/lunghezza 20 mm
• Protezione: IP50 (resistente all'acqua)
• Classe di isolamento: B
• Intervallo di temperatura di esercizio: -10°C a 100°C
• Ciclo di lavoro: intermittente (1–10 %; tipico 10 %)
• Durata di servizio (indicata): 100.000 cicli
• Certificazioni: CE, RoHS, ISO9001
• Garanzia: 1 anno
