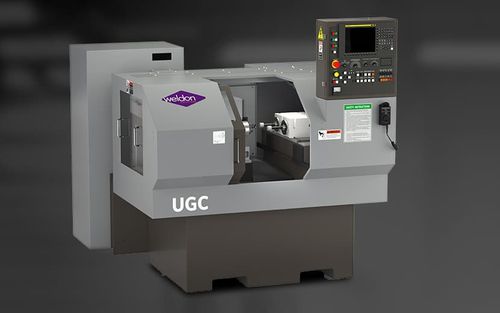

Rettificatrice angolare UGC

CNCdigitaleconvenzionale

L'UGC di Weldon è un sistema di rettifica CNC per piccoli pezzi, ideale per la rettifica interna, esterna e frontale in modalità di serraggio. Un pacchetto opzionale di assi "C" offre la possibilità di rettificare pezzi non rotondi (camme). Progettato per l'uso di abrasivi convenzionali o super abrasivi, l'UGC può ospitare mole diamantate e CBN. L'UGC può essere dotato di un massimo di tre (3) mandrini di rettifica per la rettifica di più elementi (fori, diametri esterni, facce, ecc.) in un'unica configurazione. Le applicazioni tipiche includono piccoli ingranaggi, anelli, piastre di usura, boccole, componenti di valvole e cuscinetti. - Controllo CNC FANUC modello 0i TD e servoazionamenti con tecnologia digitale FANUC AC. Include un sistema di feedback assoluto con batteria di backup che elimina la necessità di fare riferimento a ogni avvio. - Basamento della macchina in ghisa che garantisce rigidità, controllo delle vibrazioni e stabilità termica. - Sistema pressurizzato Vee e Flat way per un movimento lineare fluido e controllato. - Supporto del diamante di ravvivatura posizionato pneumaticamente per il gioco dell'utensile. - Testa di lavoro a mandrino vivo con naso del mandrino ad incavo rettilineo. Dispone di un set di cuscinetti a contatto angolare. - alloggiamento del mandrino da 80 mm e tubazione per la lubrificazione del mandrino. - Struttura completa con porta scorrevole manuale e pannelli a finestra con accesso multiplo per la manutenzione. - Testa di lavoro programmabile con scala rotante Heidenhain per applicazioni non rotonde. - Mandrini di rettifica ad alta frequenza GMN con predisposizione per mandrini filettati o HSK. Mandrini dimensionati in base all'applicazione. - Mandrini di rettifica OD, diritti o angolari, con azionamento a velocità variabile.
