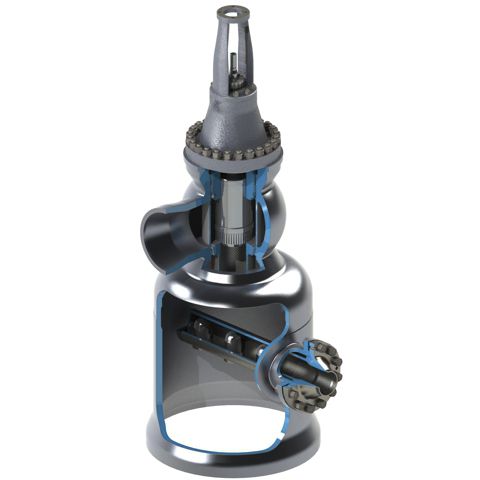

Bypass IP/LP con iniezione secondaria, tipo E20
La stazione di bypass IP/LP collega il riscaldatore caldo nel bypass alla turbina IP/LP con il condensatore. Se la turbina non è in funzione durante l'avviamento e lo spegnimento, il vapore generato nel riscaldatore deve essere scaricato attraverso la stazione di bypass IP/LP al condensatore della turbina, bypassando la turbina di media e bassa pressione. L'iniezione secondaria raffredda il vapore del riscaldatore a caldo in modo che il condensatore non subisca danni.
Versioni
Alloggiamento forgiato in forma angolare
Vantaggi
Gli ugelli a pressione controllata si aprono in sequenza per un raffreddamento ottimale su tutto il campo di carico
Angolo di spruzzo ottimizzato e dimensione minima delle gocce
Design compatto con pistone di controllo per ridurre la pressione del vapore
Tutte le parti soggette ad usura possono essere sostituite in loco
Silenziatori installati per un funzionamento silenzioso e a basse vibrazioni
Adatto per applicazioni ad alta temperatura
Disponibile con tubo di scarico progettato per applicazioni specifiche
---
