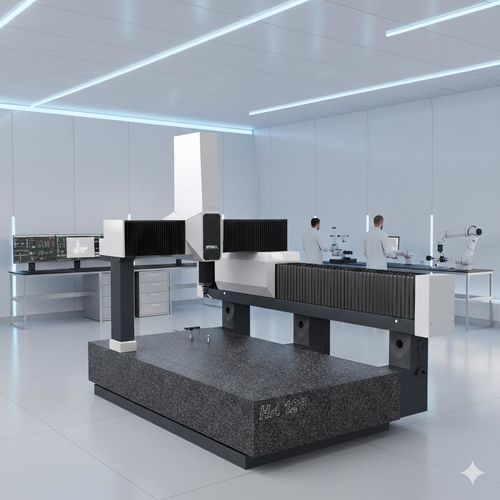

Macchina di misura a coordinate a ponte HA

per controllo di qualitàper metrologiaad alta precisione

Panoramica
La serie HA stabilisce un nuovo riferimento di precisione nel portfolio WENZEL. Progettata per applicazioni in cui i risultati di misura fungono da valori di riferimento, combina precisione meccanica, stabilità termica e massima riproducibilità anche su grandi volumi di misura. Con accuratezze fino a 0.8 + L/500 µm, fornisce valori di riferimento affidabili per controlli esigenti.

Progetto e concetto
La serie HA si basa sull'architettura a mezza portale collaudata della LH Series, ma è stata specificamente sviluppata per il segmento ad alta precisione. Componenti centrali, guide e strutture di supporto sono stati rinforzati, le distanze dei supporti aumentate e la distribuzione delle masse completamente riprogettata. Il concetto meccanico è completato da processi di produzione selezionati e da funzioni estese di correzione e compensazione.

Materiali e comportamento termico
Il cuore della macchina è un basamento massiccio in granito. Base, trave e quill sono interamente in granito, offrendo comportamento termico omogeneo, elevata rigidità intrinseca ed eccellente smorzamento delle vibrazioni—prerequisiti fondamentali per risultati di misura riproducibili ai massimi livelli.

Prestazioni e applicazioni
La serie HA è una piattaforma autonoma per massima precisione, massima riproducibilità e affidabilità di misura a lungo termine. Garantisce precisione di misura costante anche nelle condizioni più impegnative — su ampi intervalli di misura e per lunghi periodi. Destinata a compiti in cui i risultati di misura convalidano processi, guidano decisioni di controllo e fungono da valori di riferimento vincolanti.

Caratteristiche / specifiche tecniche

• Serie / modello: HA series
• Accuratezza: fino a 0.8 + L/500 µm
• Architettura: mezza-portale (derivata e migliorata dalla LH Series)
• Materiale del basamento: granito massiccio (base, trave, quill)
• Miglioramenti meccanici: componenti centrali, guide e strutture di supporto rinforzate; distanze dei supporti aumentate; distribuzione delle masse ridisegnata per minimizzare gli errori di base
• Comportamento termico: costruzione omogenea in granito per stabilità eccezionale
• Funzionalità: funzioni estese di correzione e compensazione per riproducibilità a lungo termine
• Ambito di applicazione: misure di riferimento e controlli esigenti che richiedono massima precisione e riproducibilità
