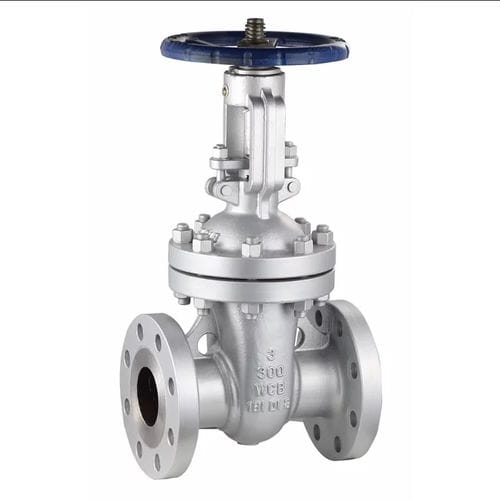

Valvola a saracinesca a cuneo

con volantepneumaticaelettrica

La valvola a saracinesca a cuneo è un tipo di valvola a saracinesca. Il nome deriva dal fatto che la superficie di tenuta è inclinata rispetto alla linea centrale verticale, cioè le due facce di tenuta sono a forma di cuneo. In generale, le due superfici di tenuta sono valvole a saracinesca a cuneo e l'angolo tra la superficie di tenuta e la linea centrale verticale è di 2°52', 3°30', 5°, 8°, 10° e simili. Le valvole a saracinesca a cuneo si dividono in valvole a saracinesca aperta e valvole a saracinesca scura, valvole a saracinesca singola a cuneo e valvole a saracinesca doppia a cuneo. I metodi di azionamento sono: elettrico, pneumatico, manuale, gas-liquido, ecc. Il metodo di connessione è di tipo flangiato, saldato e a clip. Caratteristiche strutturali della valvola a saracinesca a cuneo 1. Lo stelo ha due facce di tenuta. Il più comune è che le due facce di tenuta dello stelo formano una forma a cuneo, e l'angolo di cuneo varia con i parametri della valvola, di solito 5°. 2. Il principio di tenuta della valvola a saracinesca a cuneo si ottiene grazie alla stretta combinazione delle due facce di tenuta sulla saracinesca a cuneo e delle due facce di tenuta sul corpo della valvola quando è incuneata. 3. La valvola a saracinesca a cuneo, standard americano, può essere suddivisa in valvola a saracinesca a stelo aperto (valvola a saracinesca a stelo sollevabile) e valvola a saracinesca a stelo scuro (valvola a saracinesca a stelo rotante) in base alle diverse modalità di apertura e chiusura dello stelo della valvola. 4. Le valvole a saracinesca a cuneo possono essere suddivise in valvole a saracinesca elastiche e valvole a saracinesca rigide in base alla diversa struttura dell'otturatore. 5. Il corpo della valvola è fuso e stampato, il corpo della valvola e il coperchio della valvola sono imbullonati e la flangia centrale è sigillata con una guarnizione avvolta. Quando il cliente ha esigenze particolari, è possibile utilizzare anche l'anello metallico per il collegamento.
