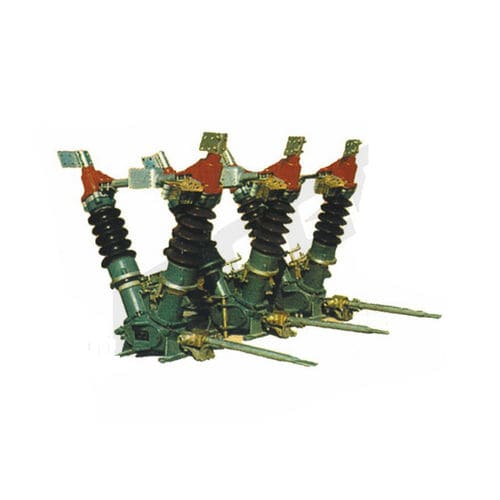

Il sezionatore da esterno GW5 è un apparecchio elettrico per circuiti H.V. da esterno in CA 50Hz, con tensione nominale di 40,5kV, 72,5kV e 126kV. Può essere utilizzato per la realizzazione di circuiti H.V. in condizioni di assenza di carico e per la disconnessione elettrica durante l'ispezione di generatori H.V., apparecchi come interruttori e cavi H.V. sotto tensione. Inoltre, può essere utilizzato per creare piccole capacità di corrente induttiva.
2.Caratteristiche della struttura
Ogni apparecchiatura unipolare è fissata in una base con due isolatori postali, che formano una V con intersezione 50. Le strutture principali sono le seguenti: base, post isolante. base terminale, contatto, interruttore di messa a terra, contatto statico di messa a terra e terminale del cavo.
L'interruttore si distingue in senza messa a terra, con messa a terra singola e con messa a terra doppia. Esiste un interblocco meccanico tra l'asse principale e l'interruttore di messa a terra. È dotato di un interruttore ausiliario e ha modalità di funzionamento manuali e automatiche.
3.Caratteristiche
a. Fare corrente liberamente. Flessibilità di rotazione grazie al cuscinetto volvente, che porta al risparmio di manodopera operativa.
b.Viene trasmesso da un ingranaggio di livello per far sì che i due pilastri facciano corrente in modo coerente.
c.Il freno di apertura e chiusura ha un interruttore limitato per garantire che i contattori siano nella posizione migliore, mentre la maniglia sarà bloccata dall'anello di blocco dopo il funzionamento.
d.Grande distanza tra i contatti aperti, sufficiente isolamento e frattura di disconnessione per garantire la sicurezza dell'operazione.
e. È privo di messa a terra, con messa a terra singola e doppia. L'affidabile interblocco meccanico tra l'asse principale e la messa a terra garantisce la sicurezza. Gli utenti possono scegliere la modalità di messa a terra di conseguenza.
---
