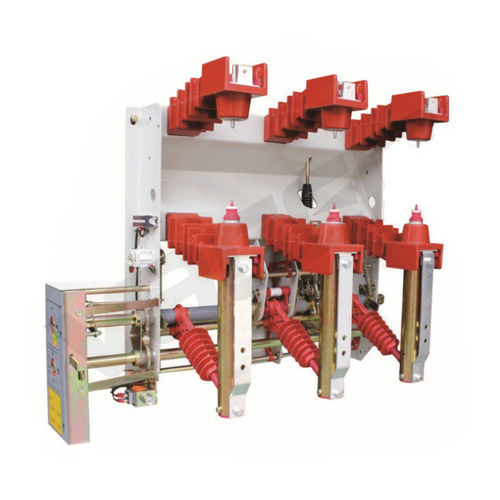

Disgiuntore a interruzione di carico ad aria VACF12-24kV

ACcontro i cortocircuitia media tensione

La serie VACF12-24kV di interruttori di carico M.V. di tipo aereo e il relativo apparato di combinazione sono utilizzati per i quadri M.V. da interno a 24kV, 50Hz. I parametri tecnici specifici dell'interruttore di carico sono elevati e l'azione è affidabile. Il meccanismo di funzionamento è di tipo manuale ad accumulo di energia a molla e può essere dotato anche di meccanismo di funzionamento a molla elettromagnetica. Basato sul principio dell'estinzione dell'arco a pressione d'aria, può essere rotto molte volte senza sostituire il tubo di estinzione dell'arco. In condizioni di circuito normale, l'interruttore di carico M.V. può attivare, trasportare e disattivare la corrente di carico e ha la capacità di attivare la corrente di cortocircuito e sopportare la corrente di cortocircuito in un momento specifico. L'interruttore di carico M.V. è adatto all'installazione in quadri elettrici di rete ad anello e in altri tipi di quadri elettrici per la ricezione e la distribuzione di energia elettrica. Gli interruttori di carico della serie VACF 12-24kV possono essere dotati di interruttore di messa a terra. L'interruttore di messa a terra ha la stessa capacità di chiusura in cortocircuito dell'interruttore di carico, in modo da consentire la stabilità termica dinamica e ha un rigoroso interblocco meccanico con l'interruttore di carico, in modo da garantire l'assenza di errori di funzionamento nella struttura. L'interruttore di carico M.V. è adatto all'installazione in quadri elettrici di rete ad anello e in altri tipi di quadri elettrici per la ricezione e la distribuzione di energia elettrica.
