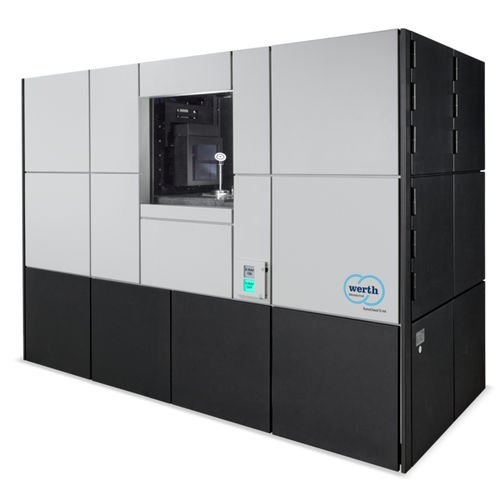

Macchina di misura a coordinate per grandi pezzi TomoCheck® S HA

per ingranaggiper lentea sensore multiplo

Combinando tubi di trasmissione con 225 kV tensione di accelerazione e rilevatori di grandi dimensioni ad alta risoluzione, TomoCheck ® S HA (High Accuracy) consente lamisurazione tridimensionalità di assemblaggi multimateriale e di pezzi di grandi dimensioni con risoluzione un'accuratezza senza precedenti. Il design di base della macchina di misura a coordinate tomografia computerizzata in granito, la meccanica della macchina ad alta precisione e la tecnologia dei cuscinetti ad aria consentono di misurare le lunghezze con scostamenti inferiori al micrometro. I campi di applicazione sono microcomponenti e i pezzi in plastica, metallo leggero e grafite. • Riduzione al minimo di deviazione di sondaggio del sensore a raggi X grazie ad un processo brevettato • Grazie al tubo bersaglio in diamante e a un rivelatore con un elevato numero di pixel, sono possibili risoluzioni dell'ordine di 1/10 µmarea • Il TomoCheck® S HA corrisponde per progettazione e costruzione ai dispositivi di protezione totale secondo l'ordinanza sulla radioprotezione • Ulteriori sensori possono essere installati a posteriori applicazione specifica • Calibrazione conforme agli standard a VDI 2617 per risultati di misura affidabili e tracciabili, in opzione con certificato DAkkS Campo di misura Max. Dimensioni del pezzo D = 204 mm / L = 434 mm (a seconda di rapporto d'aspetto dei pezzi) Precisione Deviazione della misura della lunghezza ammissibile fino a 2,5 µm
