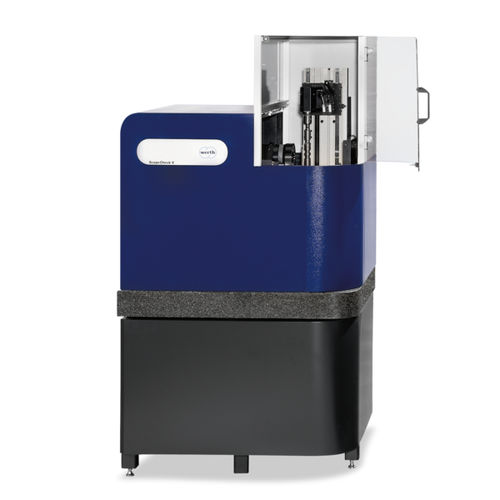

Macchina di misura a coordinate per ingranaggi ScopeCheck® V

per alberi a gomitoa sensore multipload alta precisione

La serie ScopeCheck® V offre la soluzione perfetta per la precisione di fiere dei componenti a rotazione simmetrica più complessi. A differenza dei classici codificatori ad albero, che misurano solodimensione2D e con illuminazione a luce trasmessa, queste macchine di misura a coordinate consentono anche di fiere misurare, ad esempio, denti di ingranaggi, scanalature, camme di controllo e fori di raffreddamento con sensori tattili convenzionali, il brevettato micro pulsante Werth Fiber Probe® o il Werth Laser Probe in un serraggio. • Tutti i più comuni sistemi di serraggio possono essere utilizzati per il montaggio flessibile dei pezzi • Secondo asse del sensore per un funzionamento multisensore senza collisioni anche in un secondo momento retrofittabile • Le deviazioni di corsa (tumblr) sono compensate da metodi matematici per la determinazione dell'asse del pezzo • Le interfacce standardizzate con il software dell'utensile consentono misurazioni automatiche • Specifiche complete del dispositivo di misura secondo ISO 10360 Campo di misura Max. Dimensioni del pezzo L = 200 mm / 500 mm / 800 mm con D =140 mm / 250 mm / 250 mm Precisione Deviazione della misura della lunghezza ammissibile fino a 1,5 µm
