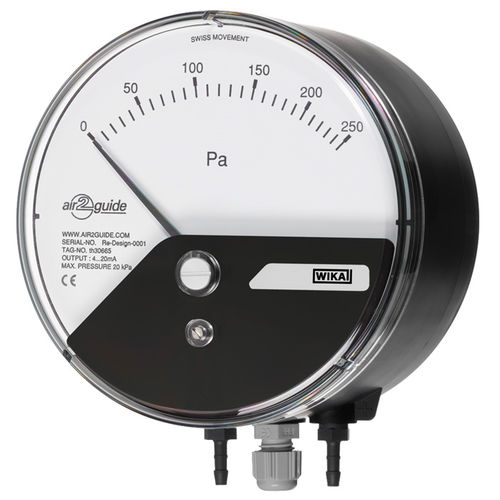

Manometro differenziale A2G-15

con quadrantefilettatocon montaggio posteriore

Monitoraggio della pressione differenziale per aria e gas non infiammabili o aggressivi Monitoraggio della pressione differenziale in filtri e camere bianche Caratteristiche distintive Montaggio semplice e rapido Struttura in due parti (elemento di misura e custodia) Disponibile in versione da pannello o parete Massima pressione operativa 20 kPa Descrizione I segnali in uscita elettrici per entrambe le grandezze di misura (0 ... 10 Vcc o 4 ... 20 mA) consentono il collegamento diretto ai sistemi di controllo o al sistema di automazione dell'edificio. La camera di misura della pressione e l'area di visualizzazione sono separate prevenendo il deposito di impurità sul retro del trasparente del manometro. La struttura in due parti (elemento di misura e anello di montaggio) assicura che il modello A2G-15 possa essere montato in un modo estremamente facile e veloce. Il manometro differenziale è disponibile con grado di protezione IP54 e IP65. Il modello A2G-15 è disponibile in due varianti di montaggio. La variante a pannello si contraddistingue soprattutto per un montaggio veloce e senza l'ausilio di strumenti. Il manometro differenziale è dotato di due attacchi G 1/8"-IG sul retro, nel quale sono avvitati i rispettivi attacchi di pressione filettati. La variante a parete è montata in una custodia a parete utilizzando tre viti. Successivamente, la capsula di misura viene posizionata nella custodia. Il manometro differenziale è dotato di due attacchi G 1/8"-IG sul retro, nel quale sono avvitati i rispettivi attacchi di pressione filettati. La posizione di ogni attacco può essere modificata di 90° ruotando la custodia a parete.
