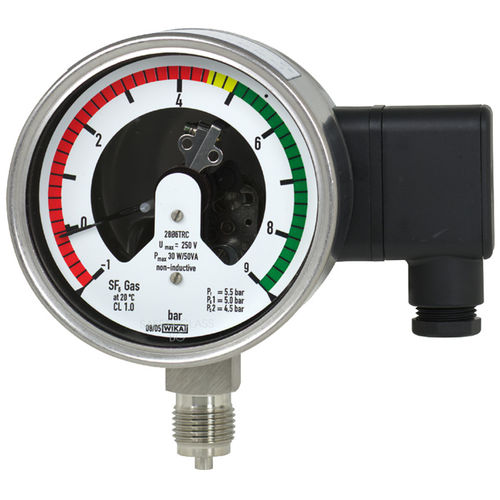

Apparecchio di monitoraggio della densità GDM-100

di allarmeambientaleSF6

Monitoraggio della densità del gas in contenitori SF6 chiusi Per installazioni esterne Caratteristiche distintive Manometro modificato con molla Bourdon e cassa riempita di gas Parti bagnate in acciaio inox Lettura in campo con contatti di allarme Compensazione della temperatura e sigillato ermeticamente, nessuna influenza della fluttuazione della pressione atmosferica e delle differenze di altitudine Identificato con numero di serie Descrizione Diametro nominale in mm 100 Precisione (in relazione allo span di misura) ± 1 % alla temperatura ambiente di +20 °C ± 2,5 % nel campo di temperatura ambiente -20 ... +60 °C e con calibrazione di pressione come isocora di riferimento (diagramma di riferimento KALI-Chemie AG, Hannover, preparato dal Dr. Döring 1979) Campi scala Tutti i campi standard +/- con span di misura minimo di 1,6 bar e massimo di 25 bar (pressione del gas SF6 a +20°C) Pressione di calibrazione Specificare all'ordine emperatura ammissibile Ambiente: -20 ... +60 °C (fase gassosa) Stoccaggio: -50 ... +60°C Contatti allarme / Rating contatti Max 3 contatti a magnetino, NA o NC, opzione con isolamento galvanico, punti di commutazione non regolabili e di sicurezza Tensione massima: 250V Capacità contatto: 30 W / 50 VA, max. 1 A Materiale dei contatti: 80% Ag / 20% Ni, placcati in oro
