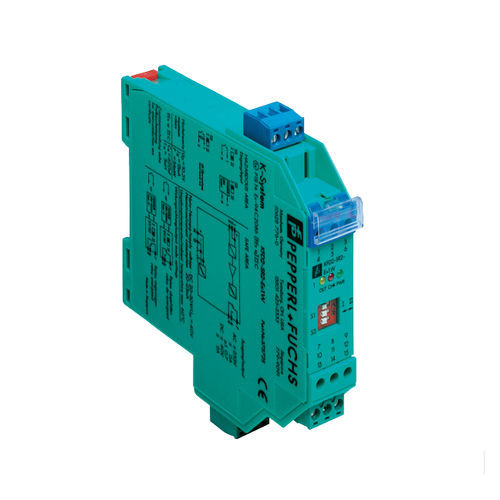

Unità di controllo di sicurezza 904 series

per l'industria chimicaper il settore nucleareper l’industria petrolchimica

Gli strumenti di misura con dispositivi di contatto induttivi WIKA possono essere utilizzati in sale operative soggette a rischi di esplosione in aree di pericolo della Zona 1 e della Zona 2. A condizione che siano alimentati da un circuito di controllo adeguato e certificato (ad es. dispositivo di controllo WIKA del tipo 904.15). Oltre alle aree Ex, i dispositivi di contatto induttivi WIKA sono utilizzati principalmente dove è fondamentale ottenere un contatto particolarmente sicuro con un'alta frequenza di commutazione. Poiché i contatti funzionano a riempimento di liquido, possono essere utilizzati anche in condizioni operative molto specifiche. Alcuni campi di applicazione tipici sono la chimica, la petrolchimica e gli impianti nucleari. Caratteristiche speciali 904.28 per 1 contatto induttivo, uscita: 1 x SPDT 904.29 per 2 contatti induttivi, uscita: 2 x SPDT 904.30 per 1 contatto induttivo, dispositivo di sicurezza (SN o S1N), uscita: 1 uscita a relè a prova di guasto; 1 uscita a commutazione seriale; 1 uscita elettronica passiva Tipo di protezione: EEx-ia IIc Valori elettrici: AC 250 V / 2 A / 500 VA (1 A per il modello 904.30) Ritardo di accensione e ritardo di spegnimento: 20 ms Temperatura ambiente: -20 ... +60 °C Protezione dall'ingresso IP 20 Unità di controllo con alimentazione DC 20 ... 30 V DC Modello 904.31 - 1 uscita a relè Modello 904.32 - 2 uscite a relè Modello 904.33 - 1 uscita a relè a prova di guasto Descrizione del modello Il dispositivo di contatto induttivo WIKA è un dispositivo senza contatto. Consiste essenzialmente in un iniziatore, situato sulla lancetta del valore nominale, con un'elettronica completamente rivestita e una struttura meccanica con una paletta di controllo mobile. La paletta di controllo viene spostata dal puntatore dello strumento (puntatore del valore nominale). L'iniziatore è alimentato con tensione continua. Se la paletta di controllo si sposta nella zona libera dell'iniziatore,
