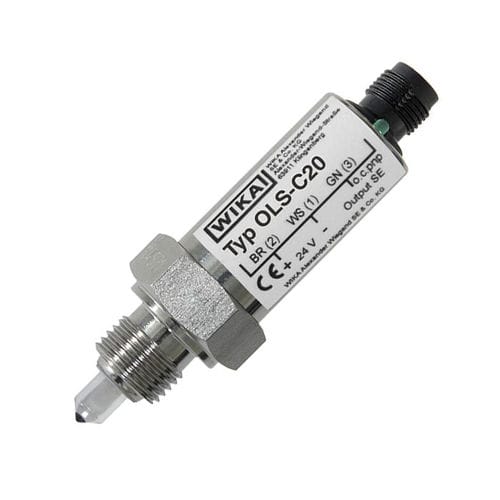

Livellostato optoelettronico OLS-C20

per liquidiin vetroin acciaio inossidabile

Misura di livello per liquidi Controllo di livello e monitoraggio di diversi livelli di riempimento Costruzione di macchine Acque reflue e ingegneria ambientale Caratteristiche distintive Esecuzione compatta, nessuna parte in movimento Posizione di montaggio su richiesta Indicazione visiva dello stato di commutazione Descrizione Gli interruttori di livello optoelettronici modello OLS-C20 sono impiegati per il rilevamento di livelli limite nei liquidi. Ciò è indipendente da caratteristiche fisiche come indice di rifrazione, colore, densità, costante dielettrica e conduttività. La misura è fatta anche in presenza di piccoli volumi. Gli interruttori sono composti da un LED a infrarossi e un fototransistor. La luce del LED è diretta in un prisma. Fin tanto che la punta del sensore del prisma è nella fase gassosa, la luce viene riflessa nel prisma verso il ricevitore. Quando il liquido nel serbatoio aumenta e bagna circa 2/3 della punta del sensore, la luce a infrarossi nel liquido viene interrotta e solo una piccola parte raggiunge il ricevitore. L'uscita del transistor pnp O.C può essere collegata direttamente all'ingresso di un sistema di controllo o eccitare un relè esterno. L'uscita è a prova di cortocircuito e con limitazione di corrente, tensione e potenza. Lo stato di commutazione può essere letto direttamente sul sensore (LED verde).
