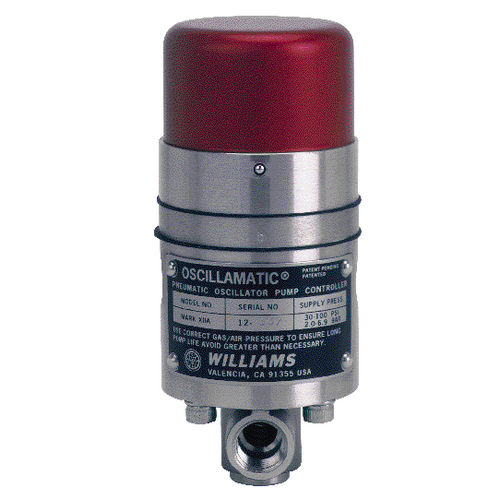

Controllore per pompa pneumatico MK XIIA

Controllori Il Controllore Oscillamatico MK-II è un pulsatore/timer pneumatico usato per azionare la serie Williams di pompe ad azionamento pneumatico. Il controllore, che consiste in una camera superiore e inferiore separate da un cursore scorrevole, usa un tubo capillare con una valvola a spillo per trasferire l'aria/gas di alimentazione dalla camera inferiore a quella superiore. Mentre i controllori differiscono nelle loro guarnizioni, MK-X usa guarnizioni a U e MK-II, MK-VII, MK XIIA usano guarnizioni a diaframma, il loro funzionamento è essenzialmente lo stesso. Quando il cursore scorrevole è nella sua posizione più alta, un tappo pilota chiude uno sfiato e sposta l'aria/gas di alimentazione alla pompa o al relè. Nella posizione più bassa del cursore, è vero il contrario; l'otturatore pilota impedisce all'aria/gas di alimentazione di entrare nella pompa o nel relè e apre lo sfiato per lasciarlo scaricare. Il cursore ritorna quindi alla sua posizione più alta e ripete il ciclo.
