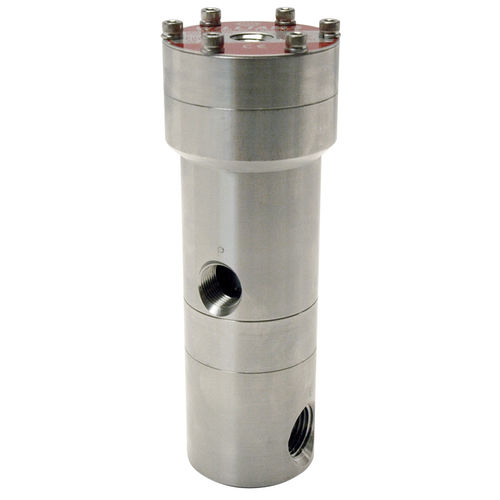

Relè pneumatico di comando PO4-6S

Il relè pneumatico è una valvola pilotata progettata per fornire le portate d'aria o di gas più elevate necessarie per i cilindri di azionamento pneumatici superiori a 3 pollici. Il relè pneumatico è azionato dagli impulsi prodotti dal controller Oscillamatic. Un relè a doppia azione viene utilizzato con le pompe che non hanno una molla di ritorno del pistone. La pressione di aria/gas da un controllore forza un pistone e una o più valvole ad otturatore collegate a muoversi. Il regolatore rimuove la pressione e la molla costringe sia il pistone che le valvole ad otturatore nella direzione opposta. Il relè PO3-6S ha una valvola a otturatore che collega l'aria/gas di alimentazione alla pompa e blocca lo scarico quando il controller applica aria/gas al pistone del relè. Quando il controllore rimuove la pressione dal pistone, la valvola a otturatore ferma l'aria/gas di alimentazione e collega la pompa allo scarico.
