Caratteristiche delle prestazioni
Prestazioni on-line: buone (progettate secondo le apparecchiature on-line della linea di produzione)
Velocità di taglio e smussatura: ≤5Min / un pezzo di tubo tagliato con due smussi (DN200 Sch40,CS) , deve essere di circa 12 pezzi di tubo tagliato all'ora e circa 100 pezzi di tubo tagliato al giorno in condizioni di lavoro normale, così come può essere cambiare la velocità e il controllo della velocità. Proposta a voi aveva un migliore funzionamento delle macchine con due personali, uno è il funzionamento macchine, l'altro assistere al sollevamento di tubi e assistente lavori.
Taglio a smusso: taglio di tubi e due smussi contemporaneamente.
Qualità della smussatura: buona
Tagliare l'eccedenza: non è necessario per risparmiare il materialeMobilità: bassa e di tipo cartoleria
Applicazione: Utilizzato per il taglio di grandi quantità di tubi di diametro non superiore a 12" con spessore di parete standard o sottile e per smussare lo smusso a forma di V.
Parametri tecnici
Diametro del tubo applicabile: DN50-300mm (diametro esterno 60-325mm)
Spessore della parete del tubo applicabile: 3-15MMM
Materiali applicabili: acciaio al carbonio, acciaio legato, acciaio inossidabile e acciaio criogenico
Forma e angolazione della smussatura: V e 30° (regolare l'angolo di smusso con diversi utensili speciali)

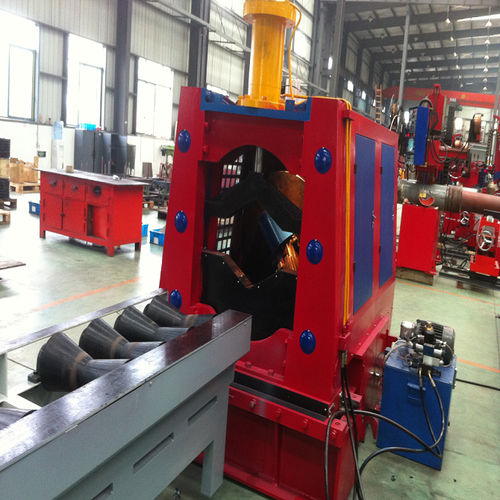

Tipo di struttura: si adotta una struttura sospesa a quattro colonne. Essendo cavo, il tubo può entrare direttamente nella macchina e fissarvi il tubo. La taglierina ruota e taglia il tubo in circonferenza ad alta velocità.
Direzione di taglio: Radiale
Comandato da: motore
Sistema di bloccaggio: bloccaggio con cilindro ad aria compressa o cilindro idraulico
Sistema di controllo: Controllo PLC VF di SIEMENS/OMRON e Touch Screen con interfaccia uomo-macchina della Mitsubishi
Tolleranze di lunghezza: ±1mm;
---
