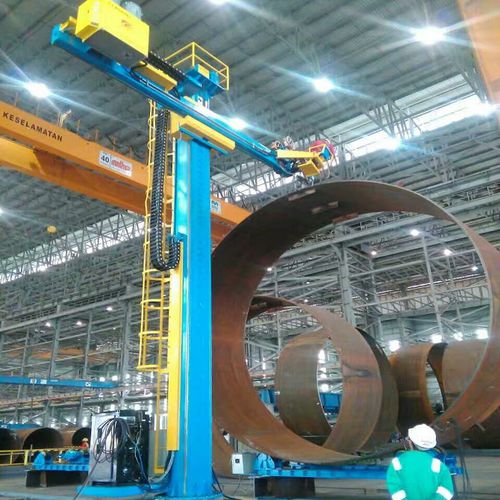

Manipolatore di saldatura LH series

colonna di sollevamentoper l’industria petrolchimicaautomatico

Attraverso la rotazione della colonna e la retrazione e sollevamento del braccio, manipolatore di saldatura soddisfa le esigenze di saldatura di cilindri con diverse dimensioni. testa di saldatura è fissato ad un'estremità del manipolatore di saldatura per effettuare saldatura automatica. questo tipo di manipolatore di saldatura potrebbe anche essere azionato insieme con il rotatore di saldatura / serbatoio rullo di rotazione per effettuare la saldatura circolare e longitudinale di cucitura interna ed esterna, che ha avuto una vasta applicazione in caldaia, petrolchimico, cantieristica navale e le industrie della struttura in acciaio. Caratteristiche 1. Struttura: tipo fisso, fisso con tipo di rotazione e tipo mobile 2. Sia la colonna che il braccio vengono miscelati a freddo e sottoposti a trattamento di ricottura 3. Esiste un dispositivo anticaduta per garantire la sicurezza del sollevamento del braccio 4. La retrazione del braccio adotta la VFD, essendo stabile e affidabile 5. La slitta X-Y è fissata su un'estremità del braccio, che può essere controllata dal pannello di controllo manuale 6. Il rullo di controllo porta l'albero eccentrico, che può ridurre il gioco tra rullo e guida 7. La rotazione della colonna può essere riconosciuta tramite comando manuale o azionamento elettrico 8. L'unità di controllo comprende: scheda di controllo elettrico e pannello di controllo manuale 9. Operazione: Carrello, sedia o piattaforma del direttore, catena di trascinamento, sistema di monitoraggio e di tracciamento delle cuciture e sistema di recupero del flusso. Accessori opzionali 1. testa di saldatura e slitta X-Y 2. Macchina per il recupero del flusso 3. Dispositivo laser per il tracciamento delle cuciture 4. Sedia per operatori
