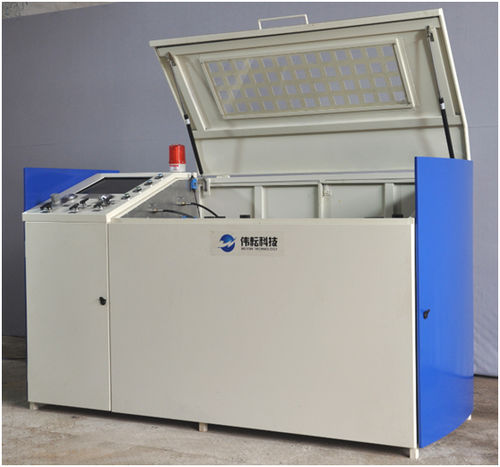

Il gabinetto di collaudo idraulico ad alta pressione Wingoil (attrezzatura di collaudo per tubi flessibili ad alta pressione) è costituito da un insieme di sistema di pompe idrauliche pneumatiche di collaudo, da un insieme di sistema di acquisizione dati (PLC), da utensili e dal gabinetto. Può essere utilizzato per il collaudo di tubi flessibili, calibri, tubi o valvole.
Parametri tecnici
Dimensioni complessive: 5100L*740W*1200H (mm)
Pressione massima in uscita: 280 bar @ 6-7 bar di aria motrice
Portata massima: 1.02L/min
Azionamento: Con aria compressa
Pressione della valvola di sicurezza: 270 bar
Pressione della valvola a sfera: 412 bar
Pressione del sensore: 400 bar
Precisione del sensore: ±0,1%FS
Campo del manometro: 0~600 bar
Pezzo testato: max. 4.2 metri di lunghezza
Ingresso acqua: G1/2 F
Uscita HP: NPT3/8
Spurgo: G1/4 F
Ingresso aria compressa: G1/2
---
