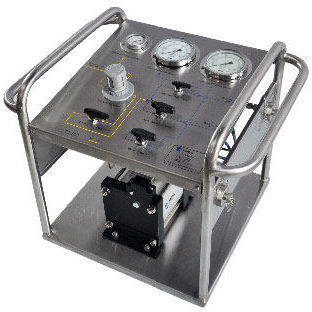

Booster a pistone

di CO2senza oliobistadio

I booster ad alta pressione sono adatti alla compressione senza olio della CO2. I booster di CO2 WINGOIL sono a singolo stadio, a doppio effetto o a due stadi, o una combinazione di questi modelli, in grado di soddisfare un'ampia gamma di applicazioni. Caratteristiche il principio di funzionamento dei booster è simile a quello di un intensificatore di pressione. Un grande pistone d'aria viene caricato a bassa pressione (pistone d'aria (3)) e lavora su una piccola area ad alta pressione (pistone di potenza (2)). Il funzionamento continuo è garantito da una valvola a 4/2 vie pilotata (cursore (4)). Il cursore conduce l'aria motrice alternativamente sulla superficie superiore e inferiore del pistone dell'aria. Il cursore è pilotato da due valvole a 2/2 vie (valvole pilota (7)) che vengono azionate meccanicamente attraverso il pistone dell'aria nelle sue posizioni finali. Le valvole pilota caricano e scaricano la camera del cursore. Il pistone hp, sostenuto dalle valvole di ritegno (valvola di ritegno in ingresso e valvola di ritegno in uscita (1)), eroga il flusso. La pressione di uscita è direttamente correlata alla pressione di comando dell'aria impostata. In base alle formule indicate nella tabella con le caratteristiche tecniche dei booster, è possibile calcolare la pressione statica finale. A questa pressione si ottiene un equilibrio di forze tra la sezione di azionamento e la sezione di CO2. Al raggiungimento di questa pressione finale, il booster si arresta e non consuma più aria. Un calo di pressione sul lato di alta pressione o un aumento di pressione sul lato di azionamento fa ripartire automaticamente il booster fino a quando non si raggiunge nuovamente l'equilibrio di forze. Inoltre, i booster MAXIMATOR possono essere accesi e spenti automaticamente attraverso gli interruttori di pilotaggio dell'aria MAXIMATOR, i manometri di contatto o i dispositivi di controllo esterni.
