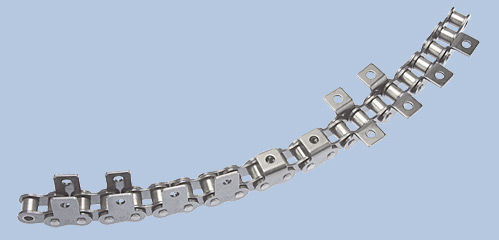

Catena side bow

con attacchi

La costruzione delle catene laterali ad arco è simile a quella delle catene a rulli secondo la norma ISO 606. Tuttavia, a differenza delle catene a rulli, una modifica del giunto della catena lo rende adattabile ad uno spazio e ad una curva. La capacità di flessione laterale delle maglie della catena si ottiene utilizzando un perno appositamente lavorato o con tolleranze maggiori tra perno e boccola. Il gioco laterale tra le maglie interne ed esterne viene regolato di conseguenza. A seconda della versione, le catene possono essere utilizzate a partire da un raggio di curvatura di 250 mm. Le catene ad archetto laterale sono solitamente utilizzate nei sistemi di trasporto dove, oltre alla consueta flessibilità dei giunti, è richiesta la capacità di curvatura. Le catene ad archetto laterale con perni appositamente lavorati possono essere equipaggiate con tutti i soliti attacchi e piastre speciali. Grazie alla loro struttura, tuttavia, hanno un'area di supporto ridotta e sono quindi adatte solo per carichi inferiori rispetto a catene a rulli comparabili. Per i modelli con tolleranze maggiori, il diametro del perno è stato ridotto rispetto alla rispettiva catena a rulli. Il passo dei fori della piastra esterna è stato modificato di conseguenza. Gli accessori possono essere forniti come singoli componenti aggiuntivi. L'area del cuscinetto è più piccola di quella di una catena a rulli comparabile.
