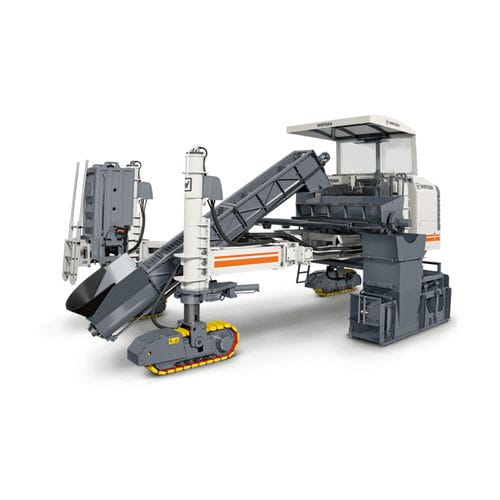

Finitrice a casseforme scorrevoli inset SP 25i

offset

Panoramica

• Finitrice a casseforme scorrevoli multifunzionale per profili monolitici fino a 2,0 m di altezza.
• Pavimentazione di superfici in calcestruzzo fino a 3,5 m di larghezza con i metodi inset o offset (in funzione della configurazione e delle opzioni).
• Uno o due bracci girevoli a parallelogramma idraulici anteriormente e due unità cingolate telescopiche idrauliche posteriormente per elevata flessibilità operativa.
• Concetto elettronico intelligente di sterzatura e controllo che consente raggi di sterzata molto stretti e adattamento alle condizioni di cantiere.
• Controllo preciso tramite scansione con filo guida, WIRTGEN AutoPilot 2.0 senza filo o applicazioni 3D.

Punti di forza

• Unità di posa Offset altamente flessibile: alimentazione del calcestruzzo regolabile, configurazione del cassero Offset adattabile (sinistra/destra, vicino/lontano dal telaio), profili monolitici versatili.
• Sistema di comando macchina avanzato: rilevamento automatico dei parametri di configurazione e degli stati di servizio per un funzionamento sicuro e preciso.
• Sterzata e trasmissione adattative: controllo elettronico per guida accurata e posa del calcestruzzo ad alta precisione.
• Gestione del motore ottimizzata per consumi ridotti e basse emissioni.
• AutoPilot – guida wireless conveniente: consente una posa precisa senza filo guida come alternativa ai fili guida o ad alcuni sistemi 3D.
• Unità di posa Inset completamente modulare: progettazione modulare per configurare la macchina in base alle condizioni del cantiere, diverse larghezze di lavoro e sezioni di profilo.

Tecnologie
Posa Offset
In applicazioni Offset un autobetoniere scarica il calcestruzzo nella tramoggia di ricezione. Il calcestruzzo viene convogliato al cassero scorrevole tramite nastro trasportatore basculante o coclea di alimentazione. Nastro e coclea sono disponibili in diverse lunghezze e versioni; velocità di alimentazione, inclinazione e posizionamento sono regolabili.

Tecnologia di livellamento
La tecnologia di livellamento regola altezza, profondità e inclinazione per ottenere risultati di alta precisione. Il sistema confronta continuamente i valori reali con quelli teorici e corregge tramite controllo proporzionale, ottimizzando i risultati e riducendo il carico di lavoro dell’operatore. Diversi sistemi hardware e software possono essere impiegati a seconda del progetto e dei requisiti locali.

WIRTGEN AutoPilot 2.0
Guida 3D automatica per SP 15 / SP 15i / SP 25 / SP 25i. AutoPilot 2.0, basato su GNSS, permette la posa automatica di profili Offset e Inset (es. barriere di sicurezza in calcestruzzo, cordoli). Il modello digitale viene creato in cantiere, eliminando la necessità di posare fili guida e parte del lavoro geodetico.

Dati tecnici / specifiche

• Classe di emissioni: EU Stage 5 / US EPA Tier 4f
• Numero di unità cingolate: 4
• Peso operativo CE: 13.600 kg
• Cilindrata: 4 l
• Regolazione altezza idraulica: 1.250 mm
• Velocità di lavoro max.: 0 - 15 m/min
• Velocità di avanzamento max.: 0 - 35 m/min
• Larghezza massima cassero: 2.500 mm
• Altezza massima cassero: 2.000 mm
• Regolazione altezza meccanica: 560 mm
• Potenza nominale: 115 kW / 156 CV a 2.100 min-1
• Spostamento laterale del cassero: 1.100 mm
