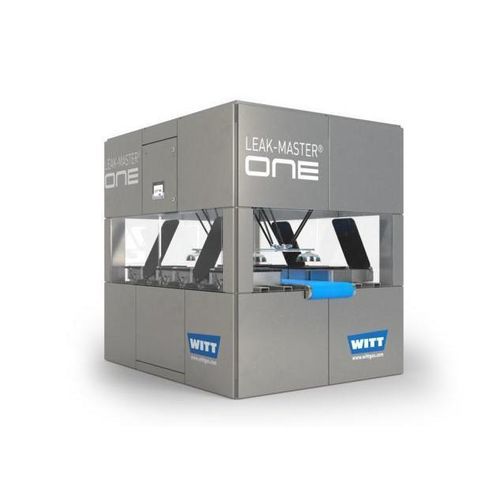

Rilevatore di fughe per gas tracciatore LEAK-MASTER® ONE

CO2a vuotoautomatizzato

Panoramica
Il LEAK-MASTER® ONE è un rilevatore di perdite in linea che utilizza CO2 come gas tracciante per il controllo unitario (one-by-one) di confezioni MAP singole immediatamente dopo il confezionamento. Unisce sensibilità a livello micrometrico e alta capacità mettendo ogni confezione in camere di prova individuali tramite robotica pick-and-place e sottoponendole a un vuoto definito. Il CO2 che fuoriesce da microperdite provoca un aumento di concentrazione misurabile, rilevato da sensori CO2 ad alta sensibilità.

Caratteristiche principali

• Test one-by-one di confezioni MAP
• Rilevamento non distruttivo di microperdite a partire da ~10 µm (dipende dall'applicazione)
• Dodici camere a vuoto in funzione parallela
• Posizionamento singolo tramite robotica pick-and-place
• Sensori CO2 ultraveloci e ad alta sensibilità
• Fino a 120 confezioni al minuto (dipende dall'applicazione)
• Controllo e documentazione di qualità standardizzati tramite PLC integrato e touchscreen
• Struttura in acciaio inox con porte superiori in acrilico

Vantaggi

• Test individuale ad alta sensibilità utilizzando CO2 come gas tracciante
• Combina elevata accuratezza di rilevamento e alta velocità di processo
• Rilevamento di microperdite a partire da circa 10 µm a seconda delle condizioni applicative
• Espulsione/deviamento mirato di confezioni difettose tramite uscite a contatto potenziale zero
• Adatto per confezioni flessibili e rigide
• Disponibili vari inserti di camera per differenti formati
• Documentazione qualità completa e trasferimento dati via Ethernet
• Operazione semplice tramite PLC integrato con touchscreen

Funzionamento e integrazione
Il sistema richiede confezioni con contenuto di CO2 sufficiente (riferimento minimo raccomandato ~10% CO2). Ogni confezione viene inserita in una camera individuale dove viene creato un vuoto definito. Il CO2 che fuoriesce viene misurato dai sensori e assegnato alla confezione corrispondente. Uscite a potenziale zero consentono l'invio di segnali a dispositivi a monte/valle per allarmi o espulsori per il rifiuto delle confezioni difettose.

Opzioni e accessori
Sono disponibili altri modelli, inserti per camere, opzioni di integrazione e accessori su richiesta.

Caractéristiques / spécifications techniques

• Modello: LEAK-MASTER® ONE
• Metodo di test: rilevamento perdite in linea con gas tracciante CO2 (one-by-one)
• Sensibilità di rilevamento: microperdite a partire da ~10 µm (dipende dall'applicazione)
• Velocità: fino a 120 confezioni/min (dipende da tipo di confezione, dimensione della perdita, contenuto CO2 e volume di gas)
• Camere di prova: 12 camere a vuoto operanti in parallelo
• Posizionamento: robotica pick-and-place per posizionamento individuale
• Sensori: sensori CO2 ultraveloci e ad alta sensibilità
• Tipi di confezione: flessibili e rigide
• Inserti camere: più inserti ottimizzati per diversi formati
• Controllo: PLC integrato con touchscreen
• Dati: documentazione qualità completa e trasferimento via Ethernet
• Costruzione: struttura in acciaio inox con porte superiori in acrilico
• Uscite: contatti a potenziale zero per allarmi/espulsori
• Gas tracciante richiesto: CO2 (riferimento minimo ~10% CO2 nella confezione per le prestazioni specificate)
