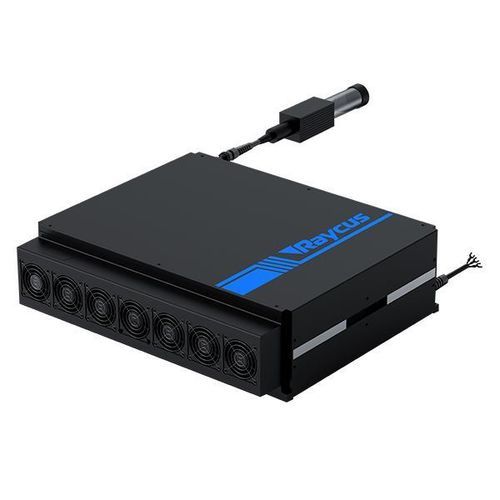

Fonte laser pulsato RFL-P300MX-R

a fibrainfrarossoper trasformazione di materiali

Panoramica del prodotto
Raycus laser a fibra MOPA single‑mode da 300 W progettato per lavorazioni di precisione in ambiente industriale. Dotato di sistema di controllo elettronico di nuova generazione con interfaccia Ethernet, più modalità di controllo e commutazione in tempo reale di frequenza e potenza. Fornisce elevata energia per impulso e qualità del fascio costante, adatto a taglio e pulizia di tab degli elettrodi di batterie al litio e alla lavorazione delle barre di distribuzione.

Caratteristiche tecniche

• Commutazione in tempo reale di frequenza e potenza
• Tempo di commutazione ridotto per rapida risposta del processo
• Elevata qualità del fascio e stabilità della potenza di uscita
• Alta energia per impulso per efficiente interazione con il materiale
• Porta di rete: impostazione parametri, monitoraggio stato e lettura log via Ethernet
• Elevata affidabilità per uso industriale
• Supporto di più modalità di controllo
• Software Raycus: controllo interno/esterno, modalità normal e cross

Proprietà ottiche

• Potenza media in uscita: 300 W
• Lunghezza d'onda centrale: 1064 ± 5 nm
• Energia massima per impulso: 2 mJ (a 350 ns, 150 kHz)
• Intervallo durata impulso: 10–350 ns
• Frequenza massima di modulazione: 4000 kHz
• Frequenza di ripetizione: 1–4000 kHz
• Stabilità della potenza in uscita: ≤5 %
• Indicatore luce rossa: 0,2–1 mW

Caratteristiche di uscita

• Potenza in ingresso: 1600 W
• Connettore di uscita: isolatore ottico
• Interfacce di controllo: Ethernet, RS232, DB25
• Qualità del fascio (BPP): <1
• Polarizzazione: casuale
• Lunghezza fibra di uscita: 3,5 m

Caratteristiche del controllo elettronico

• Gamma di regolazione potenza: 0–100 %
• Tensione di ingresso: 48 V

Altre caratteristiche

• Dimensioni (L×A×P): 460 × 395 × 131 mm
• Peso: 26 kg
• Temperatura di stoccaggio: -10 a 60 ℃
• Temperatura operativa: 0 a 40 ℃
• Metodo di raffreddamento: raffreddamento ad aria

Applicazioni

• Taglio di tab degli elettrodi per batterie al litio
• Taglio dei poli degli elettrodi
• Pulizia dei poli degli elettrodi
• Pulizia dei fori di iniezione dell'elettrolita
• Pulizia delle busbar
• Saldatura delle busbar
• Rimozione della vernice e preparazione superficie

Settori

• Lavorazione dei metalli
• Produzione automobilistica
• Produzione di batterie al litio

Specifiche tecniche

• Modello: RFL-P300MX-R
• Potenza media in uscita: 300 W
• Lunghezza d'onda centrale: 1064 ± 5 nm
• Energia massima per impulso: 2 mJ (a 350 ns, 150 kHz)
• Intervallo durata impulso: 10–350 ns
• Frequenza massima di modulazione: 4000 kHz
• Frequenza di ripetizione: 1–4000 kHz
• Stabilità della potenza in uscita: ≤5 %
• Indicatore luce rossa: 0,2–1 mW
• Potenza in ingresso: 1600 W
• Connettore di uscita: isolatore ottico
• Interfacce di controllo: Ethernet, RS232, DB25
• Qualità del fascio (BPP): <1
• Polarizzazione: casuale
• Lunghezza fibra di uscita: 3,5 m
• Gamma di regolazione potenza: 0–100 %
• Tensione di ingresso: 48 V
• Dimensioni: 460 × 395 × 131 mm
• Peso: 26 kg
• Temperatura di stoccaggio: -10 a 60 ℃
• Temperatura operativa: 0 a 40 ℃
• Metodo di raffreddamento: raffreddamento ad aria
