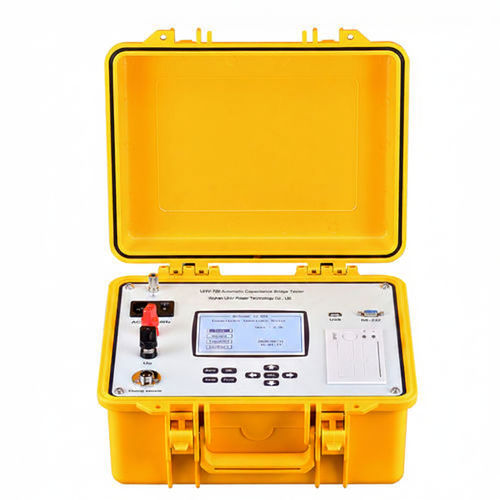

Tester di capacità UHV-720

di bobinaper attrezzature elettrichedi condensatori

L'UHV-720 è un tester automatico a ponte per capacità progettato per impieghi industriali e di laboratorio. Misura capacità, induttanza, resistenza, corrente e tensione su condensatori singoli e su gruppi di condensatori (incluse configurazioni Δ e Y) senza interrompere il circuito. Lo strumento visualizza i valori misurati e i parametri correlati, e supporta stampa locale, memorizzazione dati ed esportazione USB per la generazione di report.

Funzionalità principali

• Misura di un condensatore singolo all'interno di un banco parallelo senza scollegare il cablaggio — adatto per prove in servizio.
• Visualizzazione simultanea del valore misurato e dei parametri correlati: tensione, corrente, perdite, capacità reattiva, frequenza e impedenza.
• Misura di induttanza con visualizzazione congiunta di tensione, corrente, perdite, capacità reattiva, frequenza e impedenza.
• Visualizzazione in tempo reale di corrente e frequenza durante le misure di corrente.
• Supporta la misura di banchi di condensatori e configurazioni Δ (delta) / Y (stella).
• Display LCD 320 × 240 di grande formato con interfaccia a menu per un'operatività chiara in campo.
• Memoria non volatile integrata: fino a 256 record per opzione di test.
• Interfaccia USB per esportazione dati e creazione di report.
• Orologio in tempo reale ad alta precisione per la marcatura temporale delle misure.
• Micro stampante termica integrata per stampe locali di misure e cronologia.
• Protezione contro sovracorrenti sull'uscita di prova per prevenire danni in caso di cortocircuito.

Parametri tecnici

• Modello: UHV-720
• Tensione d'uscita: ≈2 V, ≈20 V
• Corrente d'uscita: ≤ 10 A
• Intervallo di misura (capacità): 0,1 µF – 2200 µF
• Intervallo di misura (induttanza): 0,1 mH – 10 H
• Intervallo di misura (resistenza): 50 mΩ – 20 000 Ω
• Intervallo di misura (corrente): 1 mA – 15 A
• Intervallo di misura (tensione): 0 – 25 V
• Indicazione potenza reattiva / capacità: 0 – 20 000 kVA
• Accuratezza (capacità / induttanza / corrente / tensione / capacità): ±(1% + 5 cifre)
• Risoluzione: tensione 0,1 mV; corrente 0,1 mA; capacità 0,1 nF; induttanza 0,1 mH
• Display: LCD 320 × 240
• Memoria: 256 set per opzione di test; esportazione USB
• Stampante: micro stampante termica integrata
• Protezione: protezione contro sovracorrenti sull'uscita di prova

Applicazioni tipiche

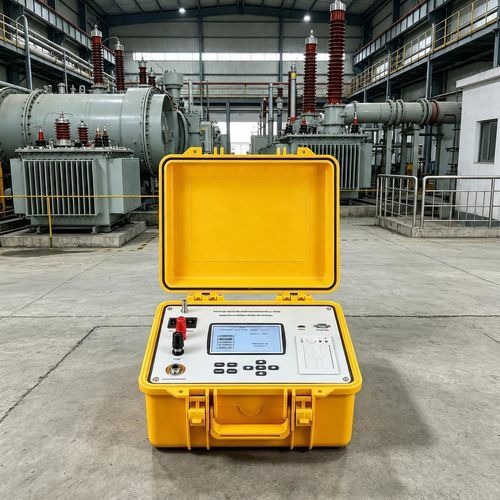

• Prove e diagnostica in sito di banchi di condensatori in impianti elettrici industriali.
• Manutenzione e verifica di configurazioni Δ / Y di condensatori.
• Misure di laboratorio su condensatori, induttori e parametri elettrici correlati.
• Controllo qualità e test di accettazione con necessità di esportazione dati e archiviazione stampata.
